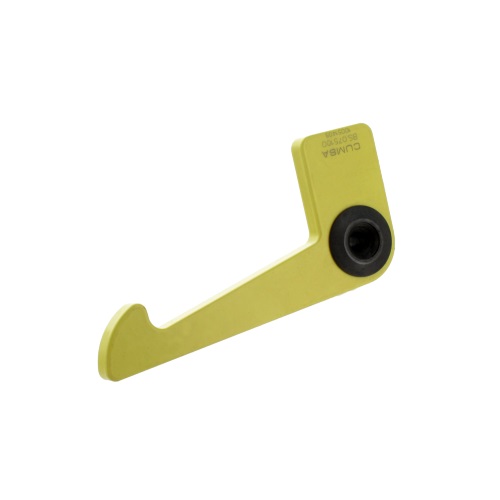

CUMSA BS Kalıp Paket Emniyet Kilidi
CUMSA BS Kalıp Paket Emniyet Kilidi, plastik enjeksiyon kalıplarının makine dışında taşınması, depolanması ve bekletilmesi sırasında kalıp plakalarının istenmeden açılmasını önlemeye yardımcı olan mekanik bir güvenlik elemanıdır. Kalıp paketini kapalı konumda tutarak taşıma ve kalıp değiştirme işlemlerinin daha kontrollü gerçekleştirilmesini sağlar.
Kalıp enjeksiyon makinesine bağlandığında otomatik olarak kilit açma konumuna geçen sistem, makineden söküldüğünde kalıp paketinin tekrar güvenli biçimde kapalı tutulmasına yardımcı olur. Böylece her kalıp değişiminde klasik emniyet bağlantılarının elle sökülüp yeniden takılmasından kaynaklanan zaman kaybı azaltılır.
Öne Çıkan Özellikleri
- Kalıp makine dışındayken kalıp paketini kapalı tutar.
- Kalıbın istenmeden açılma riskini azaltmaya yardımcı olur.
- Makineye bağlama ve sökme sırasında otomatik çalışan mekanik yapıya sahiptir.
- Kalıp taşıma, depolama ve kalıp değiştirme işlemlerinde güvenliği destekler.
- Geleneksel manuel emniyet bağlantılarına pratik bir alternatif sunar.
- Kompakt tasarımı sayesinde kalıp üzerinde az yer kaplar.
- Standartlaştırılmış yapısı montaj ve yedek parça yönetimini kolaylaştırır.
- Sertleştirilmiş çelik gövdesiyle endüstriyel kullanıma uygundur.
- Farklı kalıp ölçülerine uygun model seçenekleri bulunur.
- Gerektiğinde AB serisi uzatma elemanıyla kullanılabilir.
Teknik Özellikler
- Ürün tipi: Mekanik kalıp paket emniyet kilidi
- Ürün kodu: CUMSA BS
- Malzeme: 1.0503 kalite çelik
- Sertlik: 53 ±3 HRC
- Montaj şekli: Kalıbın dış yüzeyine mekanik montaj
- Çalışma şekli: Makineye bağlama ve sökme durumuna göre otomatik kilitleme
- Opsiyonel aksesuar: CUMSA AB.302613 uzatma elemanı
Model Seçenekleri
| Model | L (mm) | M (mm) | N (mm) | X açısı |
|---|---|---|---|---|
| BS.050075 | 50 | 75 | 8,7 | 15° |
| BS.075100 | 75 | 100 | 7 | 12° |
| BS.100125 | 100 | 125 | 6 | 10° |
| BS.125150 | 125 | 150 | 4,8 | 8° |
Çalışma Prensibi
CUMSA BS emniyet kilidi, kalıbın hareketli ve sabit tarafları arasında mekanik bir bağlantı oluşturur. Kalıp enjeksiyon makinesinin dışında bulunduğunda kilit devrede kalarak kalıp yarımlarının birbirinden ayrılmasını sınırlandırır.
Kalıp makineye monte edildiğinde mekanizma otomatik olarak serbest konuma geçer ve kalıbın normal açılıp kapanmasına izin verir. Kalıp makineden çıkarıldığında sistem yeniden emniyet konumuna geçerek kalıp paketinin kapalı tutulmasını sağlar.
Kullanım Alanları
- Plastik enjeksiyon kalıpları
- Kalıp taşıma ve depolama işlemleri
- Kalıp değiştirme operasyonları
- Bakım veya onarım için makineden çıkarılan kalıplar
- Sık kalıp değişimi yapılan üretim hatları
- Otomotiv plastik parça kalıpları
- Beyaz eşya ve elektrik-elektronik kalıpları
- Ambalaj, kapak ve teknik plastik parça kalıpları
Sağladığı Avantajlar
Kalıp paketinin taşıma sırasında açılması hem kalıba zarar verebilir hem de çalışanlar açısından güvenlik riski oluşturabilir. CUMSA BS emniyet kilidi, kalıp plakalarının kontrolsüz hareketini azaltarak daha güvenli bir çalışma ortamı oluşturulmasına katkı sağlar.
Otomatik çalışma prensibi sayesinde manuel bağlantıların sökülüp takılması için harcanan süreyi azaltır. Özellikle sık kalıp değiştirilen işletmelerde üretim hazırlık süresinin kısaltılmasına yardımcı olur.
Montaj ve Model Seçimi
Uygun BS modeli seçilirken kalıbın toplam ölçüleri, plakalar arasındaki montaj mesafesi, bağlantı noktaları ve kilidin çalışma açısı dikkate alınmalıdır. Montaj delikleri ve konumlandırma işlemleri üreticinin teknik çizimine uygun hazırlanmalıdır.
Standart montaj mesafesinin yeterli olmadığı uygulamalarda CUMSA AB uzatma elemanı kullanılabilir. Montaj sonrasında kilidin kalıp makine dışında iken güvenli şekilde kapandığı ve makineye bağlandığında tamamen serbest kaldığı kontrol edilmelidir.
Önemli: BS emniyet kilidi bir kaldırma aparatı değildir. Kalıp taşıma işlemlerinde uygun kaldırma mapaları, zincirler ve taşıma ekipmanları ayrıca kullanılmalıdır.
