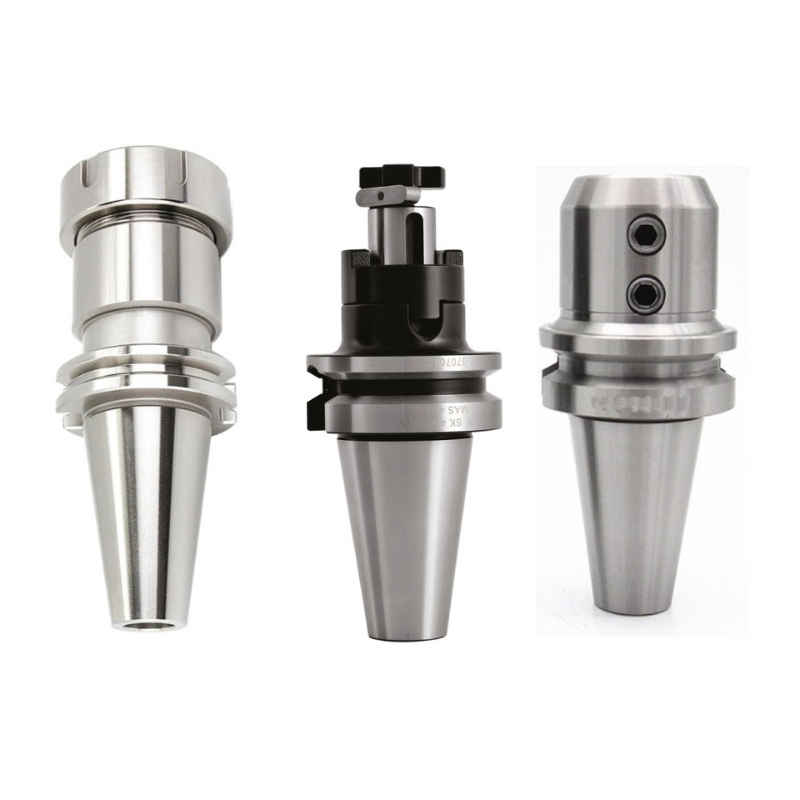

BT30 Kombine Malafa

Açıklama

BT30 Kombine Malafa – DIN 6358

BT30 Kombine Malafa, göbekten bağlantılı freze takımlarını BT30 konikli CNC işleme merkezlerine ve freze tezgâhlarına bağlamak için kullanılan hassas takım tutucudur. Makine tarafında MAS 403/JIS B 6339 BT30 konik bağlantıya, kesici takım tarafında ise DIN 6358 standardına uygun malafa yapısına sahiptir.

Tırnaklı tahrik pulu, kama ve merkez sıkma vidasından oluşan bağlantı sistemi sayesinde kesme kuvvetlerini kararlı şekilde aktarır. Tarama kafaları, silindirik-alın frezeler, açılı frezeler ve kanal frezeleri gibi enine veya boyuna kama kanalına sahip kesici takımlarla kullanılabilir.

Öne Çıkan Özellikleri

• MAS 403/JIS B 6339 standardında BT30 konik bağlantı
• DIN 6358 standardına uygun kesici takım bağlantısı
• Ø16, Ø22 ve Ø27 mm göbek çapı seçenekleri
• CNC işleme merkezleri ve freze tezgâhlarıyla uyumluluk
• Tırnaklı tahrik pulu ve kama ile güçlü tork aktarımı
• Merkez sıkma vidasıyla güvenli eksenel bağlantı
• Tarama kafası ve göbekten bağlantılı frezelerle kullanım
• Enine ve boyuna kama kanallı kesici takımlara uygunluk
• Kompakt BT30 yapısı sayesinde düşük takım ağırlığı
• Yüzey frezeleme, kanal açma ve yan frezeleme işlemlerinde kullanım
• Hassas işlenmiş konik ve bağlantı yüzeyleri
• Seri üretim ve genel talaşlı imalat uygulamalarına uygunluk

Teknik Ölçüler

Model	Bağlantı standardı	Malafa çapı	H	L1	L2	D2	Sıkma vidası
BT30-D16	MAS 403 / DIN 6358	Ø16 mm	55 mm	17 mm	27 mm	32 mm	M8
BT30-D22	MAS 403 / DIN 6358	Ø22 mm	55 mm	19 mm	31 mm	40 mm	M10
BT30-D27	MAS 403 / DIN 6358	Ø27 mm	55 mm	21 mm	33 mm	48 mm	M12

• Makine bağlantısı: BT30
• Makine tarafı standardı: MAS 403 / JIS B 6339
• Takım tarafı standardı: DIN 6358
• Bağlantı formu: Form AD
• Referans balans değeri: G6.3 / 12.000 dev/dak.
• Uygun göbek çapları: Ø16, Ø22 ve Ø27 mm

Balans sınıfı ve izin verilen maksimum devir, ürünün markasına ve üretici teknik değerlerine göre değişebileceğinden tezgâh çalıştırılmadan önce tutucu üzerindeki işaretleme kontrol edilmelidir.

Hangi Kesici Takımlarla Kullanılır?

BT30 Kombine Malafa aşağıdaki göbekten bağlantılı kesici takımların bağlanmasında kullanılabilir:

• Silindirik-alın frezeler
• Tarama kafaları
• Takma uçlu yüzey frezeleri
• Yan ve alın frezeleri
• Kanal frezeleri
• Açılı frezeler
• Daire testere ve disk tipi frezeler
• Enine veya boyuna kama kanalına sahip freze takımları

Kesici takımın göbek çapı, kama kanalı, temas yüzeyi ve sıkma vidası ölçüsü seçilen kombine malafayla uyumlu olmalıdır.

Çalışma Prensibi

Kesici takım, kombine malafanın hassas taşlanmış silindirik bağlantı çapına geçirilir. Kama veya tırnaklı tahrik pulu, kesme sırasında oluşan dönme momentini malafadan kesici takıma aktarır. Merkez sıkma vidası ise kesici takımı eksenel yönde sabitleyerek çalışma sırasında yerinden çıkmasını önler.

Tırnaklı pul çıkarıldığında veya uygun konuma getirildiğinde farklı kama yapısına sahip kesiciler aynı malafa üzerinde kullanılabilir. Bu özellik, kombine malafanın standart alın kamalı malafalara göre daha geniş kesici takım uyumluluğu sunmasını sağlar.

Kullanım Alanları

• CNC dik işleme merkezleri
• BT30 konikli CNC freze tezgâhları
• Kalıp ve aparat imalatı
• Makine yedek parça üretimi
• Otomotiv parça imalatı
• Genel talaşlı imalat
• Yüzey tarama işlemleri
• Kanal ve kademe frezeleme
• Yan yüzey işleme
• Seri üretim uygulamaları
• Takımhane ve bakım atölyeleri

Sağladığı Avantajlar

BT30 konik yapı, özellikle kompakt CNC işleme merkezlerinde düşük takım ağırlığı ve hızlı takım değiştirme avantajı sağlar. Kesicinin göbekten desteklenmesi, frezeleme sırasında oluşan radyal kuvvetlerin dengeli şekilde karşılanmasına yardımcı olur.

Tırnaklı pul, kama ve sıkma vidasının birlikte kullanılması yüksek tork gerektiren yüzey frezeleme işlemlerinde güvenli bağlantı oluşturur. Farklı kesici tiplerinin aynı takım tutucu sistemiyle kullanılabilmesi, ihtiyaç duyulan tutucu sayısını ve takım stok maliyetini azaltabilir.

Ürün Seçimi

Doğru kombine malafa seçilirken aşağıdaki bilgiler kontrol edilmelidir:

• Tezgâh iş mili koniği BT30 olmalıdır.
• Kesici takımın göbek çapı Ø16, Ø22 veya Ø27 mm ölçülerinden biriyle eşleşmelidir.
• Kesicinin kama kanalı ve tahrik şekli DIN 6358 bağlantısına uygun olmalıdır.
• Merkez sıkma vidası kesici takımla uyumlu olmalıdır.
• Takımın dış çapı, ağırlığı ve önerilen çalışma devri dikkate alınmalıdır.
• Kullanılacak çektirme civatası tezgâh milinin standardıyla uyumlu seçilmelidir.

BT30 kombine malafa, ER pens kullanılan bir takım tutucu değildir. Seçim ER ölçüsüne göre değil, bağlanacak freze takımının Ø16, Ø22 veya Ø27 mm göbek çapına göre yapılmalıdır.

Montaj ve Kullanım Bilgisi

Montajdan önce BT30 konik yüzeyi, malafa çapı ve kesici takımın göbek deliği temizlenmelidir. Kesici takım bağlantı yüzeyine tam olarak oturtulmalı; kama, tahrik pulu ve sıkma vidası doğru konumda kullanılmalıdır.

Sıkma işlemi uygun anahtar ve üreticinin önerdiği tork değeriyle yapılmalıdır. Hasarlı kama, vida veya tahrik pulu kullanılmamalıdır. Yüksek devirli işlemlerde takım tutucu, kesici takım ve bağlantı elemanlarının birlikte balanslı çalışmaya uygun olduğu doğrulanmalıdır.
