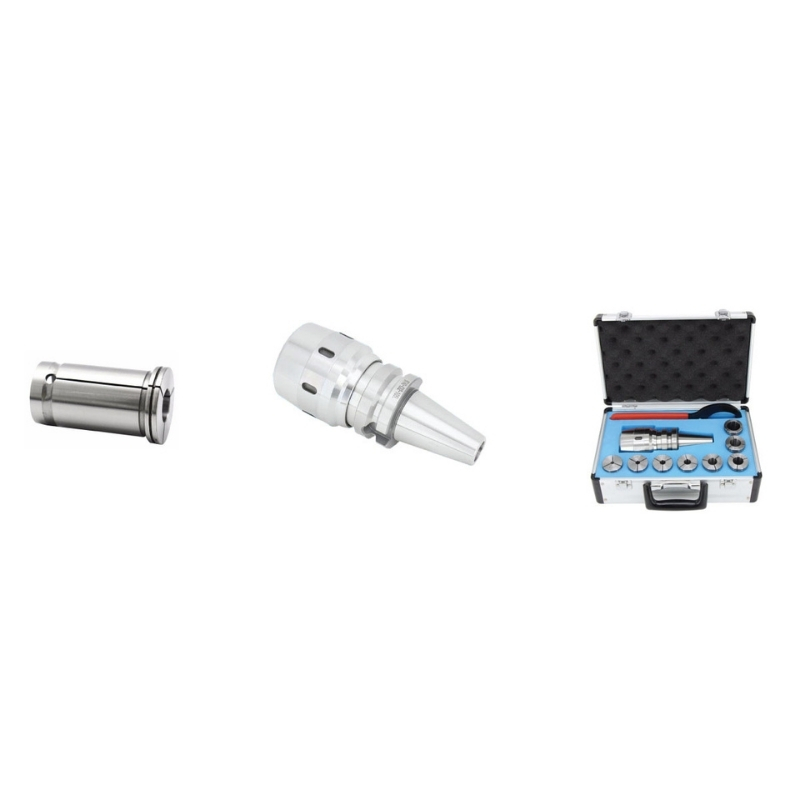

BT40 Rulmanlı Pens Tutucu
BT40 rulmanlı tutucu; freze, matkap, rayba ve benzeri silindirik saplı kesici takımların CNC işleme merkezlerine yüksek sıkma kuvvetiyle bağlanması için kullanılan güçlü takım tutucudur. Rulman destekli sıkma mekanizması, somun sıkılırken oluşan sürtünmeyi azaltarak kuvvetin tutucu gövdesine daha dengeli aktarılmasını sağlar.
Tezgâh tarafında BT40 MAS 403 / JIS B 6339 bağlantı sistemi kullanılır. Takım tarafında ise uygun rulmanlı tutucu pensleri veya redüksiyon kovanlarıyla farklı sap çaplarına sahip kesici takımlar bağlanabilir. Rijit yapısı nedeniyle özellikle yüksek tork ve güçlü takım bağlantısı gerektiren frezeleme işlemlerinde tercih edilir.
Öne Çıkan Özellikler
- BT40 bağlantılı CNC işleme merkezleriyle uyumludur.
- Rulman destekli somun sistemiyle yüksek sıkma kuvveti sağlar.
- Silindirik saplı freze, matkap ve raybaların bağlanmasında kullanılır.
- Ağır talaş kaldırma ve kaba frezeleme işlemlerine uygundur.
- Takımın tutucu içerisinde kayma riskini azaltmaya yardımcı olur.
- Yüksek radyal rijitlik ve güçlü tork aktarımı sağlar.
- İşleme sırasında oluşan titreşimin azaltılmasını destekler.
- 6–20 mm ve 6–32 mm kapasiteli seçenekleri bulunur.
- Uygun penslerle farklı takım çaplarına uyarlanabilir.
- Kısa ve sağlam gövde yapısıyla kararlı işleme sağlar.
- Otomatik takım değiştirme sistemlerinde kullanılabilir.
Teknik Ölçü Seçenekleri
| Sipariş kodu | Ürün tipi | Sıkma kapasitesi | Gövde çapı D | Tutucu boyu A |
|---|---|---|---|---|
| 318420 | BT40 rulmanlı pens tutucu | 6–20 mm | 49 mm | 75 mm |
| 318432 | BT40 rulmanlı pens tutucu | 6–32 mm | 68 mm | 90 mm |
Teknik ölçüler referans ürün tablosuna aittir. Kesin ölçüler ve kullanılacak pens seçenekleri sipariş öncesinde doğrulanmalıdır.
Çalışma Prensibi
Rulmanlı tutucu somununun içerisinde hassas iğneli rulmanlar bulunur. Somun uygun anahtarla sıkıldığında rulman sistemi sürtünmeyi azaltarak sıkma kuvvetinin tutucu gövdesine düzenli biçimde aktarılmasına yardımcı olur.
Tutucu gövdesinin sıkma bölümü daralarak doğrudan takım sapını veya kullanılan redüksiyon pensini çevresel olarak kavrar. Böylece yüksek tork gerektiren işlemlerde güçlü ve rijit bir takım bağlantısı oluşturulur.
Redüksiyon pensi kullanıldığında pens dış yüzeyi tutucu tarafından sıkılırken iç yüzeyi kesici takım sapını kavrar. Her takım çapı için uygun ölçüde pens kullanılmalıdır.
Kullanım Alanları
BT40 rulmanlı tutucu aşağıdaki uygulamalarda kullanılabilir:
- Kaba frezeleme ve yüksek talaş kaldırma
- Kanal ve cep işleme
- Yan ve omuz frezeleme
- Karbür parmak freze bağlama
- Değiştirilebilir uçlu matkap bağlama
- Raybalama ve delik tamamlama
- Kalıp ve aparat imalatı
- Çelik ve paslanmaz çelik işleme
- Otomotiv ve makine parçası üretimi
- Seri üretim CNC uygulamaları
Rulmanlı Tutucunun Avantajları
Rulman destekli sıkma sistemi, standart pens tutuculara göre daha yüksek bağlama kuvveti oluşturulmasına yardımcı olur. Güçlü kavrama, yüksek kesme kuvvetleri altında takımın kaymasını ve tutucu içerisinde dönmesini önlemeyi destekler.
Rijit gövde yapısı özellikle kaba işleme, kanal açma ve yüksek ilerlemeli frezeleme işlemlerinde avantaj sağlar. Kesici takımın kararlı çalışması titreşimin azaltılmasına, yüzey kalitesinin korunmasına ve takım ömrünün artırılmasına yardımcı olabilir.
Kapasite Seçimi
6–20 mm kapasiteli tutucu, küçük ve orta çaplı kesici takımların kullanıldığı genel frezeleme ve delme işlemleri için uygundur. Daha küçük gövde çapı, çalışma alanının sınırlı olduğu uygulamalarda avantaj sağlayabilir.
6–32 mm kapasiteli tutucu, daha büyük takım sapları ve yüksek tork gerektiren ağır frezeleme işlemleri için tercih edilebilir. Büyük gövde yapısı daha yüksek rijitlik sağlarken dar çalışma alanlarında erişimi sınırlandırabilir.
Ürün Seçiminde Dikkat Edilmesi Gerekenler
Tutucu seçilirken öncelikle CNC tezgâh milinin BT40 bağlantıya sahip olduğu doğrulanmalıdır. Kullanılacak takımın sap çapına göre 6–20 mm veya 6–32 mm kapasiteli model belirlenmelidir.
Takım doğrudan sıkılacaksa takım sapıyla tutucunun nominal çapı aynı olmalıdır. Daha küçük çaplı takımlar için tutucuyla uyumlu redüksiyon pensi kullanılmalıdır. Pens ölçüsü, kesici takım sap çapına tam olarak uygun olmalıdır.
Pens takımı, sıkma anahtarı ve BT40 çektirme sapının ürün paketine dahil olup olmadığı sipariş öncesinde kontrol edilmelidir.
Montaj ve Kullanım Önerileri
- BT40 koniğini ve tezgâh milini montajdan önce temizleyiniz.
- Tutucu iç yüzeyini, pensi ve takım sapını talaş ve yağdan arındırınız.
- Takım çapına uygun redüksiyon pensi kullanınız.
- Takımı yeterli kavrama uzunluğuna kadar yerleştiriniz.
- Takımın kesici kanal veya ağız bölümünü sıkmayınız.
- Somunu yalnızca uygun rulmanlı tutucu anahtarıyla sıkınız.
- Üreticinin belirttiği sıkma torkunu aşmayınız.
- Somunu çekiç veya uzatma borusuyla sıkmayınız.
- Rulmanlı somunu sökmeyiniz ve basınçlı hava ile yüksek devirde döndürmeyiniz.
- Hasarlı rulman, somun veya pensle çalışmayınız.
- Takım çıkıntısını mümkün olduğunca kısa tutunuz.
- Tutucu, kesici takım ve tezgâhın izin verdiği en düşük devir sınırını aşmayınız.
- Tezgâh üreticisinin önerdiği BT40 çektirme sapını kullanınız.
Balans ve Hassasiyet
Rulmanlı tutucunun balans ve salgı değerleri ürün modeline, kullanılan pense ve sıkma işlemine göre değişebilir. Yüksek devirli uygulamalarda tutucu, pens, somun ve kesici takımın birlikte balanslı çalışmaya uygun olduğu doğrulanmalıdır.
BT40 rulmanlı tutucu; güçlü takım kavrama, yüksek rijitlik ve güvenli tork aktarımı gerektiren CNC frezeleme uygulamaları için dayanıklı ve verimli bir takım bağlama çözümüdür.
