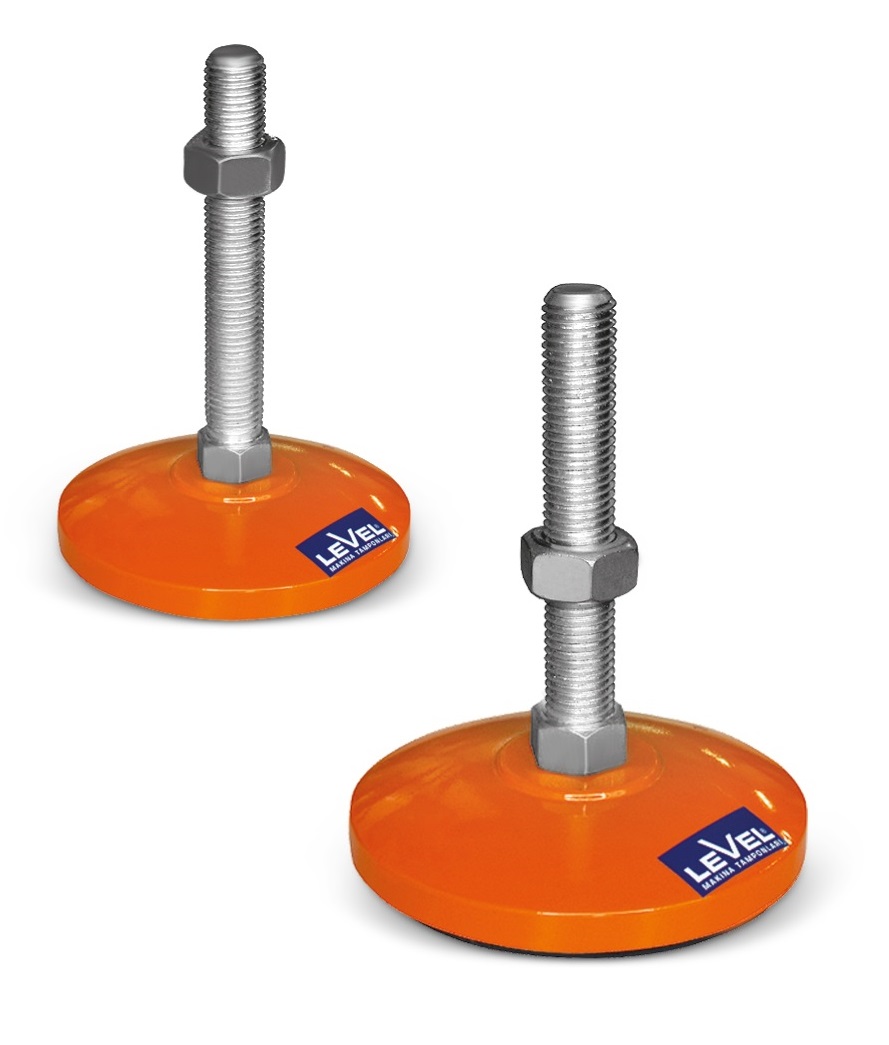

EC Serisi Çelik Gövde Denge Ayakları

EC Serisi Çelik Gövde Denge Ayakları; sanayi makineleri, üretim tezgâhları ve ağır ekipmanların zemine dengeli biçimde yerleştirilmesi ve hassas şekilde seviyelendirilmesi için tasarlanmıştır. Çelik gövdesi, geniş taban yapısı ve ayarlanabilir dişli mili sayesinde farklı ağırlık ve montaj gereksinimlerine uygun çözümler sunar.

50, 100, 150 ve 200 mm taban çapı seçenekleri bulunan EC Serisi, ayak başına 400 kg ile 6.000 kg arasında taşıma kapasitesine sahiptir. M10, M12, M16, M20 ve M24 bağlantı seçenekleriyle hafif ekipmanlardan ağır sanayi makinelerine kadar geniş bir kullanım alanına uygundur.

Ürün Özellikleri

• Dayanıklı çelik gövde
• Geniş tabanla dengeli yük dağılımı
• Ayarlanabilir dişli mil sistemi
• Makinenin hassas biçimde terazilenmesine uygun yapı
• 50–200 mm arasında taban çapı seçenekleri
• M10–M24 arasında farklı bağlantı ölçüleri
• 50–150 mm arasında cıvata boyları
• 400–6.000 kg/adet taşıma kapasitesi
• Kilitleme somunu ile ayarın sabitlenebilmesi
• Endüstriyel makine ve ekipmanlarda kullanıma uygun tasarım

Teknik Özellikler

Ürün kodu	Taban çapı D	Cıvata ölçüsü M	Cıvata boyu L	Taban yüksekliği H	Taşıma kapasitesi
EC 50 1050	50 mm	M10 × 50	50 mm	32 mm	400 kg/adet
EC 50 1250	50 mm	M12 × 50	50 mm	32 mm	500 kg/adet
EC 50 1610	50 mm	M16 × 100	100 mm	32 mm	600 kg/adet
EC 10 1610	100 mm	M16 × 100	100 mm	35 mm	1.200 kg/adet
EC 10 1615	100 mm	M16 × 150	150 mm	35 mm	1.200 kg/adet
EC 10 2010	100 mm	M20 × 100	100 mm	35 mm	1.500 kg/adet
EC 10 2015	100 mm	M20 × 150	150 mm	37 mm	1.500 kg/adet
EC 10 2415	100 mm	M24 × 150	150 mm	37 mm	2.000 kg/adet
EC 15 1610	150 mm	M16 × 100	100 mm	35 mm	2.000 kg/adet
EC 15 1615	150 mm	M16 × 150	150 mm	35 mm	2.000 kg/adet
EC 15 2015	150 mm	M20 × 150	150 mm	37 mm	3.000 kg/adet
EC 15 2415	150 mm	M24 × 150	150 mm	37 mm	4.000 kg/adet
EC 20 1610	200 mm	M16 × 100	100 mm	35 mm	4.000 kg/adet
EC 20 1615	200 mm	M16 × 150	150 mm	35 mm	4.000 kg/adet
EC 20 2015	200 mm	M20 × 150	150 mm	37 mm	5.000 kg/adet
EC 20 2415	200 mm	M24 × 150	150 mm	37 mm	6.000 kg/adet

Kullanım Alanları

• CNC işleme merkezleri
• Torna ve freze tezgâhları
• Pres ve enjeksiyon makineleri
• Paketleme ve dolum makineleri
• Kompresör ve pompa sistemleri
• Konveyör ve üretim hatları
• Elektrik panoları ve makine kabinleri
• Tekstil ve matbaa makineleri
• Ağır çalışma tezgâhları
• Özel makine ve otomasyon sistemleri

Doğru Model Nasıl Seçilir?

Her denge ayağının taşıması gereken yaklaşık yük aşağıdaki şekilde hesaplanabilir:

Makinenin toplam ağırlığı ÷ kullanılan ayak sayısı = ayak başına düşen yük

Örneğin 4.000 kg ağırlığındaki ve dört noktadan desteklenen bir makinede her ayağa yaklaşık 1.000 kg yük düşer. Ancak makinenin ağırlık merkezi, çalışma sırasındaki dinamik kuvvetler ve güvenlik payı dikkate alınarak daha yüksek kapasiteli bir model tercih edilmelidir.

Model seçiminde şu bilgiler kontrol edilmelidir:

• Makinenin toplam ağırlığı
• Kullanılacak ayak sayısı
• Makinedeki bağlantı dişi
• Gerekli cıvata boyu
• Zeminin yapısı ve düzgünlüğü
• Statik ve dinamik çalışma yükleri

Montaj Bilgisi

Denge ayakları makinenin destek noktalarına eşit biçimde yerleştirilmelidir. Dişli miller kullanılarak makine terazilendikten sonra kilitleme somunları sıkılarak ayar sabitlenmelidir. İlk çalıştırmadan sonra makinenin seviyesi ve bağlantıların sıkılığı yeniden kontrol edilmelidir.

Not: Tablodaki taşıma değerleri bir adet denge ayağı içindir. Darbeli, titreşimli veya ağırlık merkezi dengesiz makinelerde model seçimi için ek güvenlik payı bırakılması önerilir.
