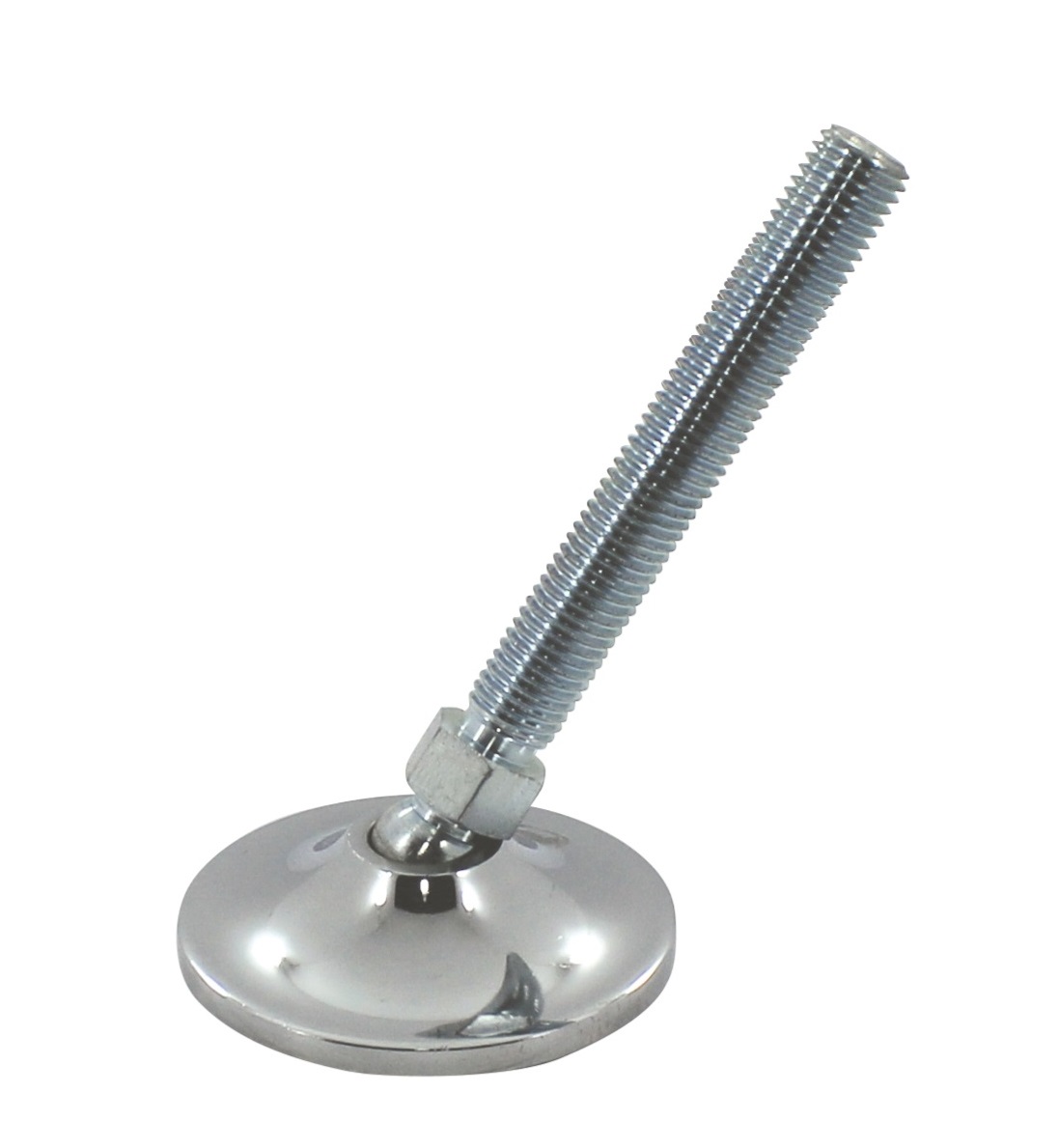

EM Serisi Çelik Mafsallı Makine Ayakları
EM Serisi Çelik Mafsallı Makine Ayakları; makinelerin, tezgâhların ve endüstriyel konstrüksiyonların zemine dengeli biçimde yerleştirilmesi için tasarlanmıştır. Krom kaplı çelik tabanı, galvanizli çelik civatası ve hareketli mafsal yapısı sayesinde farklı eğimlerdeki zeminlere uyum sağlar.
Mafsal sistemi, civatanın yaklaşık 30° açıyla hareket etmesine olanak tanır. Böylece düz olmayan zeminlerde ayağın tabanı yüzeye daha iyi oturur. Civatalı bağlantı yapısı makine yüksekliğinin ayarlanmasını ve ekipmanın düzgün şekilde seviyelendirilmesini kolaylaştırır.
Ürün özellikleri
- Krom kaplı çelik taban
- Galvanizli çelik civata
- Yaklaşık 30° hareket açısına sahip mafsallı yapı
- Zemindeki eğim ve seviye farklılıklarına uyum
- M8, M10, M12, M16 ve M20 civata seçenekleri
- 40–120 mm arasında taban çapları
- 100–1.200 kg/adet taşıma kapasitesi
- Farklı civata uzunluğu seçenekleri
- Opsiyonel kaydırmaz kauçuk ped
- Makine yüksekliğinin ayarlanmasına uygun tasarım
Teknik özellikler
| Taban çapı | Civata seçenekleri | Civata uzunlukları | Taban yüksekliği | Taşıma kapasitesi |
|---|---|---|---|---|
| 40 mm | M8, M10, M12 | 45 ve 60 mm | 30 mm | 100 kg/adet |
| 60 mm | M12, M16 | 60 mm | 30 mm | 200 kg/adet |
| 80 mm | M16, M20 | 60, 110 ve 150 mm | 40 mm | 500–600 kg/adet |
| 100 mm | M16, M20 | 60, 110, 150 ve 200 mm | 40 mm | 800–1.000 kg/adet |
| 120 mm | M16, M20 | 110, 150 ve 200 mm | 42 mm | 1.200 kg/adet |
PSA Teknik stok kodu: PSA4076
Mafsal hareket açısı: Yaklaşık 30°
Model seçenekleri
- EM 40 Serisi: M8 × 45, M10 × 60 ve M12 × 60
- EM 60 Serisi: M12 × 60 ve M16 × 60
- EM 80 Serisi: M16 × 60, M16 × 110, M16 × 150 ve M20 × 110
- EM 100 Serisi: M16 × 60, M16 × 110, M16 × 150, M16 × 200, M20 × 110, M20 × 150 ve M20 × 200
- EM 120 Serisi: M16 × 110, M16 × 150, M20 × 110, M20 × 150 ve M20 × 200
Kauçuk pedli model talep edildiğinde standart ürün kodunun sonuna “L” harfi eklenir.
Kullanım alanları
EM Serisi Çelik Mafsallı Makine Ayakları;
- CNC ve takım tezgâhlarında
- Üretim makinelerinde
- Kompresörlerde
- Atölye tezgâhlarında
- Konveyör ve otomasyon sistemlerinde
- Endüstriyel raf ve konstrüksiyonlarda
- Paketleme makinelerinde
- Elektrik ve kontrol panolarında
- Zemini eğimli olan makine uygulamalarında
kullanılabilir.
Ürün avantajları
Mafsallı bağlantı, ayak tabanının zemine uygun açıyla oturmasını sağlayarak yükün daha dengeli dağıtılmasına yardımcı olur. Civatalı tasarım sayesinde makine yüksekliği ayarlanabilir ve ekipman hassas biçimde seviyelendirilebilir.
Krom kaplı çelik taban, mekanik dayanıklılık ve düzenli bir görünüm sunar. Opsiyonel kauçuk ped ise zemine tutunmayı artırmaya, yüzeyin çizilmesini önlemeye ve küçük titreşimlerin aktarılmasını azaltmaya yardımcı olur.
Ürün seçimi ve montaj
Doğru model seçilirken makinenin toplam ağırlığı, kullanılacak ayak sayısı, yük dağılımı, taban çapı, bağlantı dişi ve gerekli civata uzunluğu dikkate alınmalıdır. Toplam ağırlığın ayaklara eşit dağılmayabileceği göz önünde bulundurularak yeterli taşıma payı bırakılmalıdır.
Montaj sırasında bütün ayakların zemine tam temas ettiği kontrol edilmeli, makine terazisi ayarlandıktan sonra civata ve kontra somunlar güvenli biçimde sıkılmalıdır.
