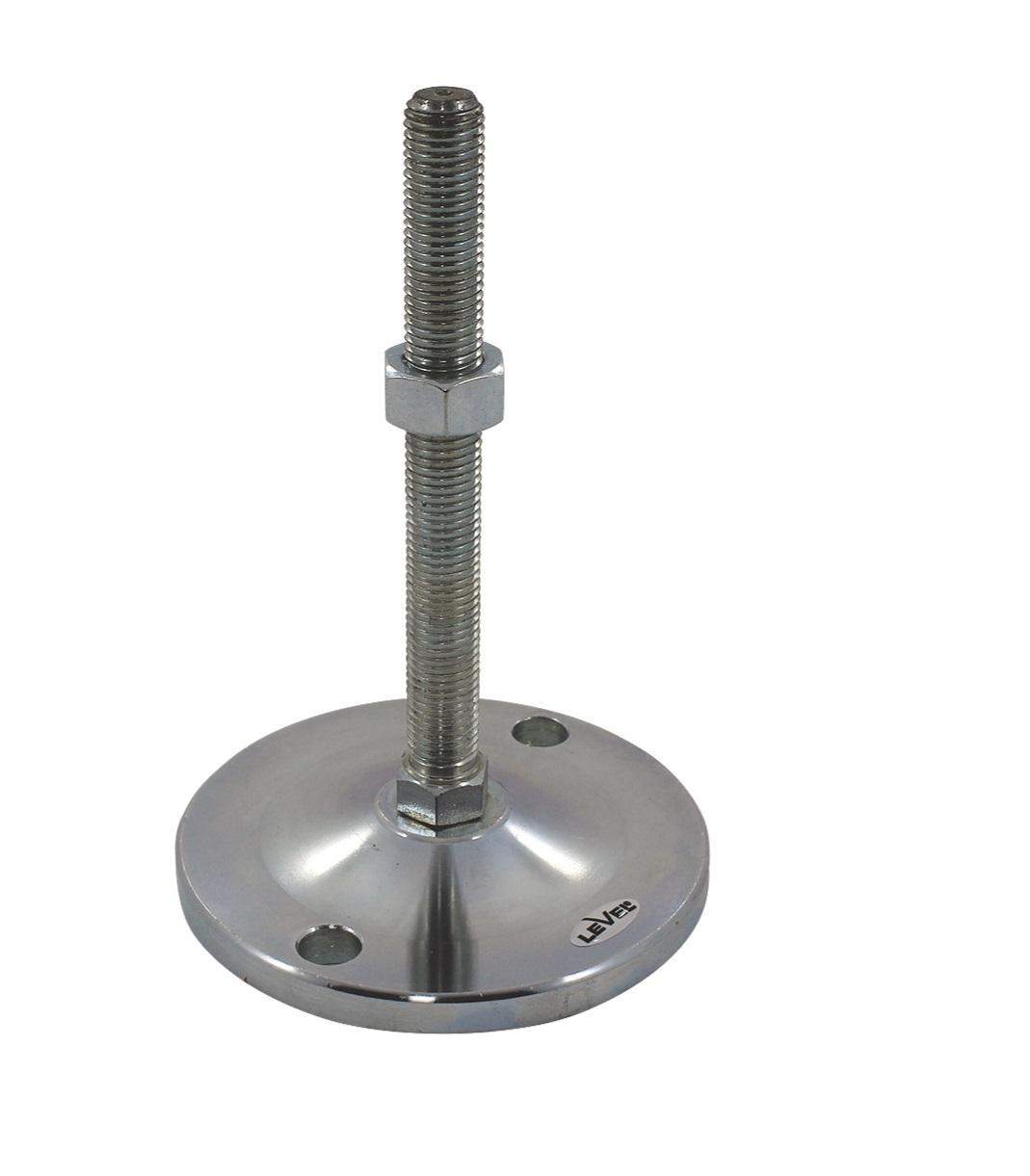

EML Serisi Çelik Tabanlı Denge Ayakları
EML Serisi Çelik Tabanlı Denge Ayakları; ağır makinelerin, takım tezgâhlarının ve endüstriyel konstrüksiyonların dengeli biçimde konumlandırılması ve gerektiğinde zemine sabitlenmesi için geliştirilmiştir. Çelik tabanı, Cr3 yüzey kaplaması ve civatalı ayar sistemi sayesinde sağlam ve güvenilir bir destek çözümü sunar.
Tabandaki bağlantı yuvaları kullanılarak ayak zemine ankrajlanabilir. Bu yapı, makinenin çalışma sırasında hareket etme veya konum değiştirme riskinin bulunduğu uygulamalarda avantaj sağlar. M16 ve M20 civata seçenekleri, makinenin yüksekliğinin ayarlanmasını ve hassas şekilde seviyelendirilmesini kolaylaştırır.
Ürün özellikleri
- Dayanıklı çelik taban
- Cr3 yüzey kaplaması
- Zemine sabitlenmeye uygun bağlantı yuvaları
- M16 ve M20 civata seçenekleri
- 100 ve 150 mm civata boyları
- 120 mm taban çapı
- 1.000 ve 1.500 kg/adet taşıma kapasitesi
- Makine seviyesinin ayarlanmasına uygun civatalı yapı
- Kaymayı azaltmaya yardımcı NBR kauçuk taban
- Ağır endüstriyel uygulamalara uygun tasarım
Teknik özellikler
| Ürün kodu | Taban çapı (D) | Civata ölçüsü (M) | Civata boyu (L) | Taban yüksekliği (H) | Bağlantı ölçüsü (A) | Taşıma kapasitesi |
|---|---|---|---|---|---|---|
| EML 120 1610 | 120 mm | M16 × 100 | 100 mm | 30 mm | 90 mm | 1.000 kg/adet |
| EML 120 1615 | 120 mm | M16 × 150 | 150 mm | 30 mm | 90 mm | 1.000 kg/adet |
| EML 120 2010 | 120 mm | M20 × 100 | 100 mm | 32 mm | 90 mm | 1.500 kg/adet |
| EML 120 2015 | 120 mm | M20 × 150 | 150 mm | 32 mm | 90 mm | 1.500 kg/adet |
PSA Teknik stok kodu: PSA3151
Kauçuk sertliği: 80 Shore
Kauçuk malzemesi: NBR
Kullanım alanları
EML Serisi Çelik Tabanlı Denge Ayakları;
- CNC ve takım tezgâhlarında
- Ağır üretim makinelerinde
- Kompresörlerde
- Atölye tezgâhlarında
- Konveyör sistemlerinde
- Endüstriyel raf ve konstrüksiyonlarda
- Paketleme makinelerinde
- Otomasyon sistemlerinde
- Zemine sabitlenmesi gereken ekipmanlarda
kullanılabilir.
Ürün avantajları
Cr3 kaplı çelik taban, yüksek mekanik dayanım sağlarken metal yüzeyin korozyona karşı korunmasına yardımcı olur. NBR kauçuk altlık zemine tutunmayı artırır, yüzeyin çizilmesini önlemeye ve küçük titreşimlerin aktarılmasını azaltmaya destek olur.
Zemine ankrajlanabilen taban yapısı, özellikle çalışma sırasında kuvvet, titreşim veya hareket oluşturan makinelerde daha güvenli bir yerleşim sağlar. M16 ve M20 civata seçenekleri sayesinde makine ağırlığına ve bağlantı ölçüsüne uygun model tercih edilebilir.
Ürün seçimi ve montaj
Model seçiminde makinenin toplam ağırlığı, ayak sayısı, yük dağılımı, bağlantı dişi ve ihtiyaç duyulan ayar yüksekliği dikkate alınmalıdır. M16 modeller ayağı başına 1.000 kg, M20 modeller ise ayağı başına 1.500 kg taşıma kapasitesine sahiptir.
Montaj sırasında bütün ayakların zemine tam temas ettiği kontrol edilmeli ve makine terazisi ayarlandıktan sonra civata ile kontra somunlar sıkılmalıdır. Zemine sabitleme yapılacaksa zemin yapısına, makine yüküne ve bağlantı yuvasına uygun ankraj elemanı kullanılmalıdır.
