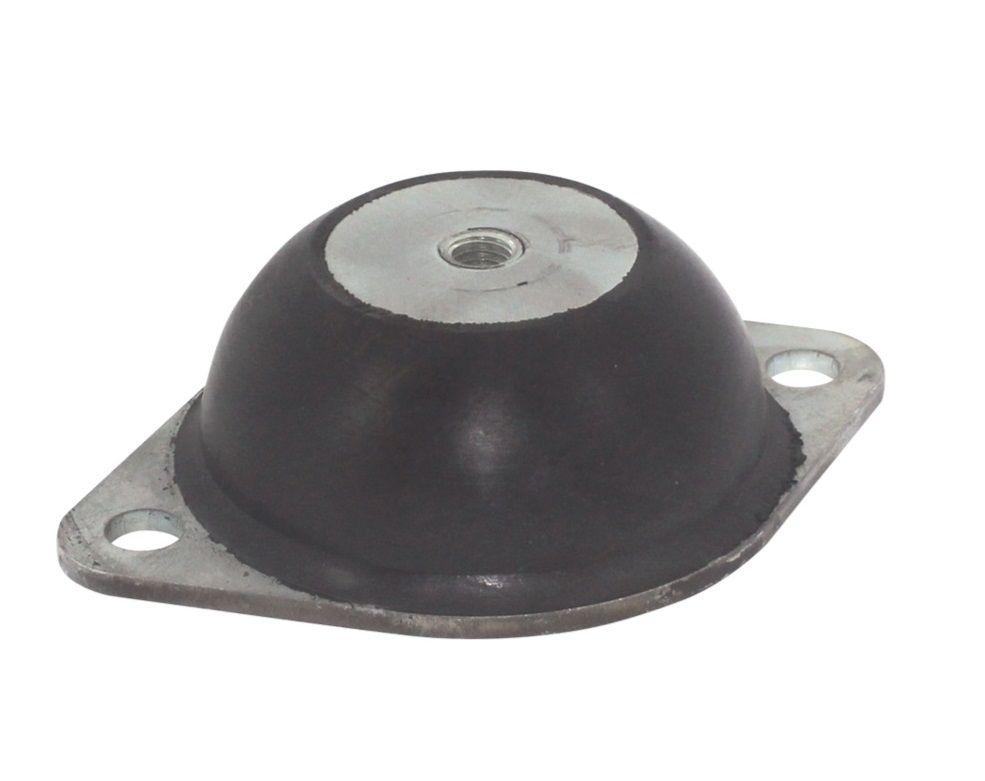

ETM Serisi Vibrasyon Takozu
ETM Serisi Vibrasyon Takozları; makinelerde oluşan titreşim, darbe ve çalışma gürültüsünün gövdeye veya zemine iletilmesini azaltmak amacıyla kullanılan kauçuk-metal bağlantı elemanlarıdır. Çanak biçimli kauçuk gövde, makine ile montaj yüzeyi arasında esnek bir bağlantı oluşturarak titreşimin sönümlenmesine yardımcı olur.
İki delikli metal tabanı sayesinde zemine veya makine şasesine sabitlenebilir. Üst bölümde bulunan dişi bağlantı yuvası ise makinenin montaj cıvatasıyla güvenli şekilde bağlanmasını sağlar. ETM serisi özellikle dokuma ve nakış makineleri gibi titreşim oluşturan ekipmanlarda kullanılmaya uygundur.
Teknik Özellikler
| Model | Toplam uzunluk K | Merkez diş M | Delik merkezleri A | Yükseklik H | Montaj deliği D | Taşıma kapasitesi |
|---|---|---|---|---|---|---|
| ETM25 | 85 mm | M8 | 66 mm | 25 mm | 8 mm | 50 kg/adet |
| ETM100 | 136 mm | M10 | 110 mm | 40 mm | 11,5 mm | 100 kg/adet |
Malzeme ve Yapı
- 70 Shore sertliğinde kauçuk gövde
- Cr3 kaplamalı metal parçalar
- İki delikli sabitleme tabanı
- Üstten dişi bağlantı yuvası
- Kompakt çanak tipi tasarım
- İki farklı ölçü ve taşıma kapasitesi
Ürün Avantajları
- Makine titreşimlerinin zemine iletilmesini azaltmaya yardımcı olur.
- Çalışma sırasında meydana gelen darbe ve sarsıntıları sönümler.
- Ortamda oluşan mekanik gürültünün azaltılmasına katkı sağlar.
- Makine parçalarının titreşimden etkilenmesini sınırlandırmaya yardımcı olur.
- Metal tabanı sayesinde güvenli montaj imkânı sunar.
- Kompakt yapısıyla sınırlı montaj alanlarında kullanılabilir.
- Farklı makine ağırlıklarına uygun iki model seçeneği bulunur.
Kullanım Alanları
ETM Serisi vibrasyon takozları;
- Dokuma makinelerinde,
- Nakış makinelerinde,
- Tekstil üretim ekipmanlarında,
- Küçük motor ve pompa gruplarında,
- Fan ve havalandırma ekipmanlarında,
- Paketleme makinelerinde,
- Hafif sanayi makinelerinde,
- Titreşim oluşturan yardımcı üretim ekipmanlarında
kullanılabilir.
Model Seçimi
Model belirlenirken makinenin toplam ağırlığı, kullanılan takoz sayısına bölünerek her bir takoz üzerine düşen yaklaşık yük hesaplanmalıdır:
Makine ağırlığı ÷ takoz sayısı = takoz başına düşen yük
ETM25 modeli adet başına 50 kg, ETM100 modeli ise adet başına 100 kg taşıma kapasitesine sahiptir. Makinenin ağırlığı ayaklara eşit dağılmıyorsa seçim yalnızca ortalama yüke göre yapılmamalıdır. En fazla yük alan montaj noktası, çalışma sırasındaki dinamik kuvvetler ve titreşim seviyesi ayrıca değerlendirilmelidir.
Montaj öncesinde merkez diş ölçüsü, taban uzunluğu, montaj deliklerinin çapı ve delik merkezleri kontrol edilmelidir.
Ürün grubu: Kauçuk-metal vibrasyon takozu
Kauçuk sertliği: 70 Shore
Bağlantı tipi: Üstten dişi bağlantı ve iki delikli taban
Model seçenekleri: ETM25 ve ETM100
PSA Teknik stok kodu: PSA4026
Ürün seçimi, güncel fiyat ve stok bilgisi için PSA Teknik ile iletişime geçebilirsiniz.
