Açıklama

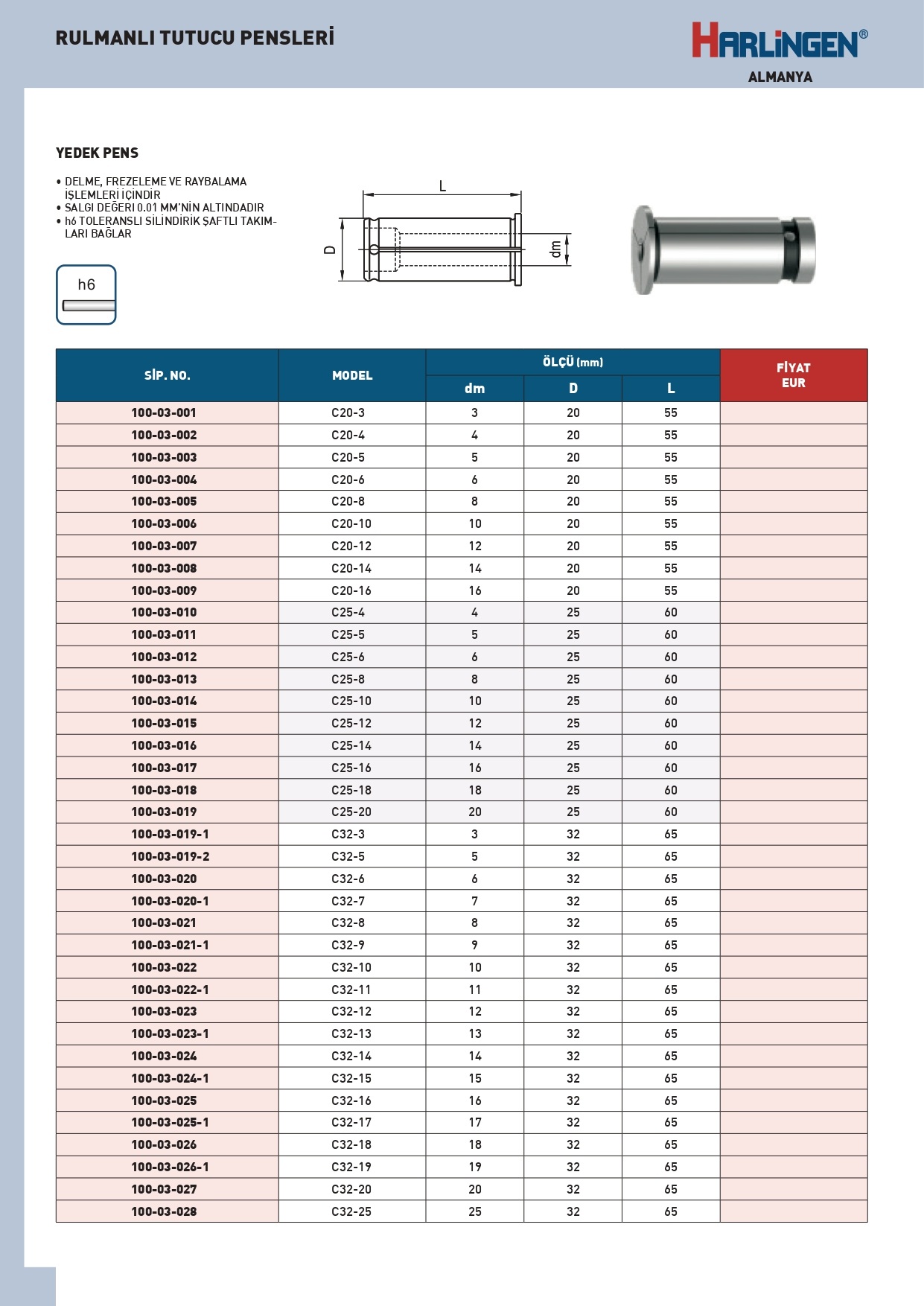

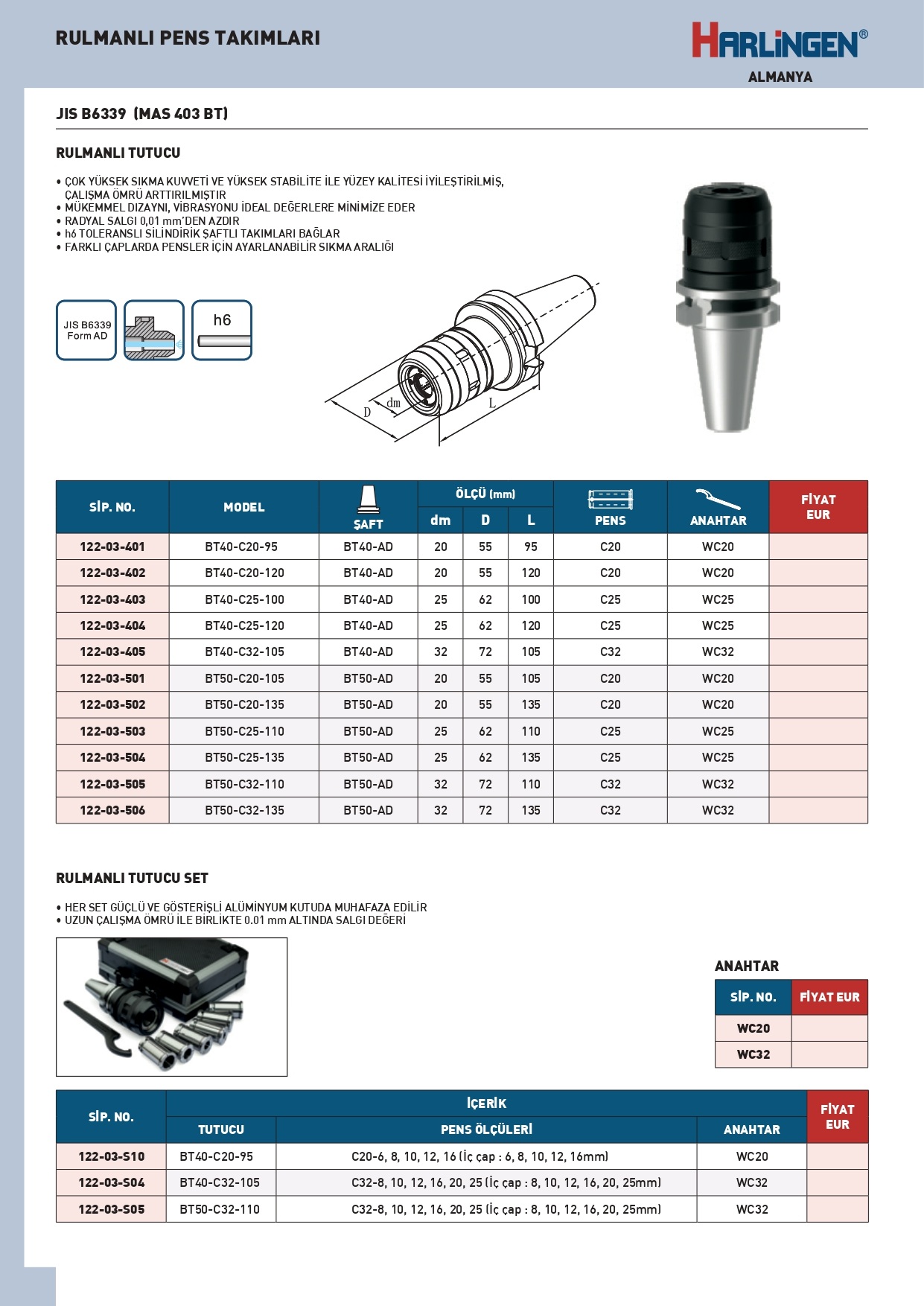

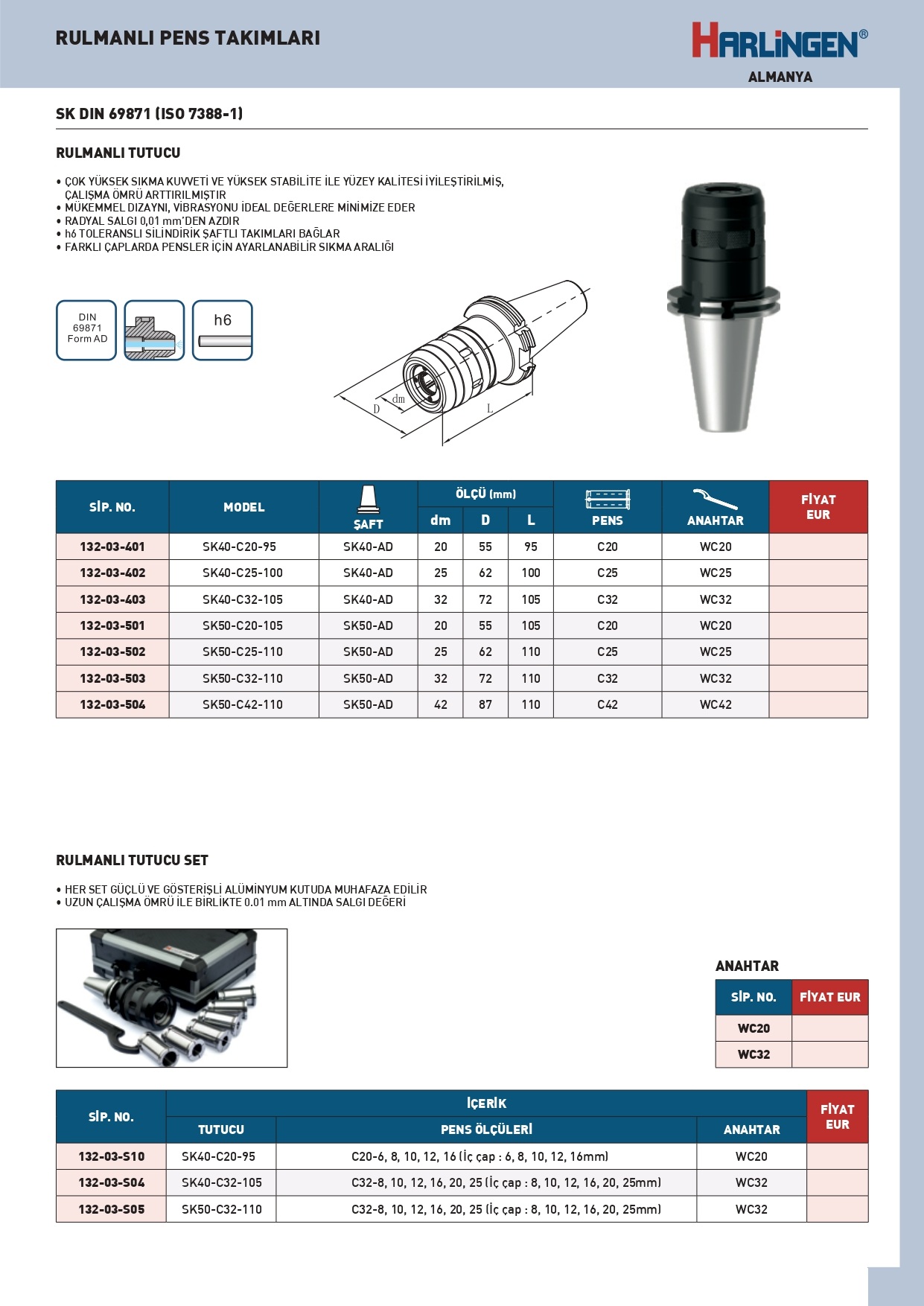

⚙️ 1️⃣ Rulmanlı Tutucu Nedir?
Rulmanlı tutucu, içinde rulman (bilyalı yatak) bulunan, genellikle kılavuz çekme (tapping) işlemlerinde kullanılan özel bir takım tutucudur.
Bu sistem, ilerleme ve dönüş hareketini senkronize şekilde aktararak kılavuz kırılma riskini ortadan kaldırır.
🔹 Teknik Tanım:
Rulmanlı tutucular (diğer adıyla tapping chuck veya rulmanlı kılavuz tutucu), mil dönüş hareketini kesici takıma rulman destekli bir mekanizma üzerinden iletir.
Bu sayede milin küçük eksen kaçıklıkları veya yük değişimleri, kılavuza zarar vermeden tolere edilir.
⚙️ Yapısı:
-
Gövde: Çelik veya alaşımlı çelik
-
İç mekanizma: Rulman sistemi + esnek kavrama
-
Bağlantı tipi: BT, SK, HSK, ISO konik bağlantı
-
Takım bağlantısı: M, ER, WELDON veya özel kılavuz adaptörleri
🧰 Kullanım Alanları:
-
Kılavuz çekme (tapping) işlemleri
-
Delme sonrası diş açma operasyonları
-
CNC veya konvansiyonel dik işlem tezgahları
-
Otomatik kılavuz sistemleri
✅ Avantajları:
-
Rulman sistemi sayesinde düşük sürtünme ve yüksek hassasiyet
-
Kılavuz kırılma riskini azaltır
-
Eksen kaçıklıklarını ve titreşimi absorbe eder
-
Uzun ömürlü ve güvenli çalışma sağlar
🧠 Kısaca:
Rulmanlı tutucu = Rulman destekli, kılavuz çekme işlemlerinde yüksek hassasiyet sağlayan esnek takım tutucu.

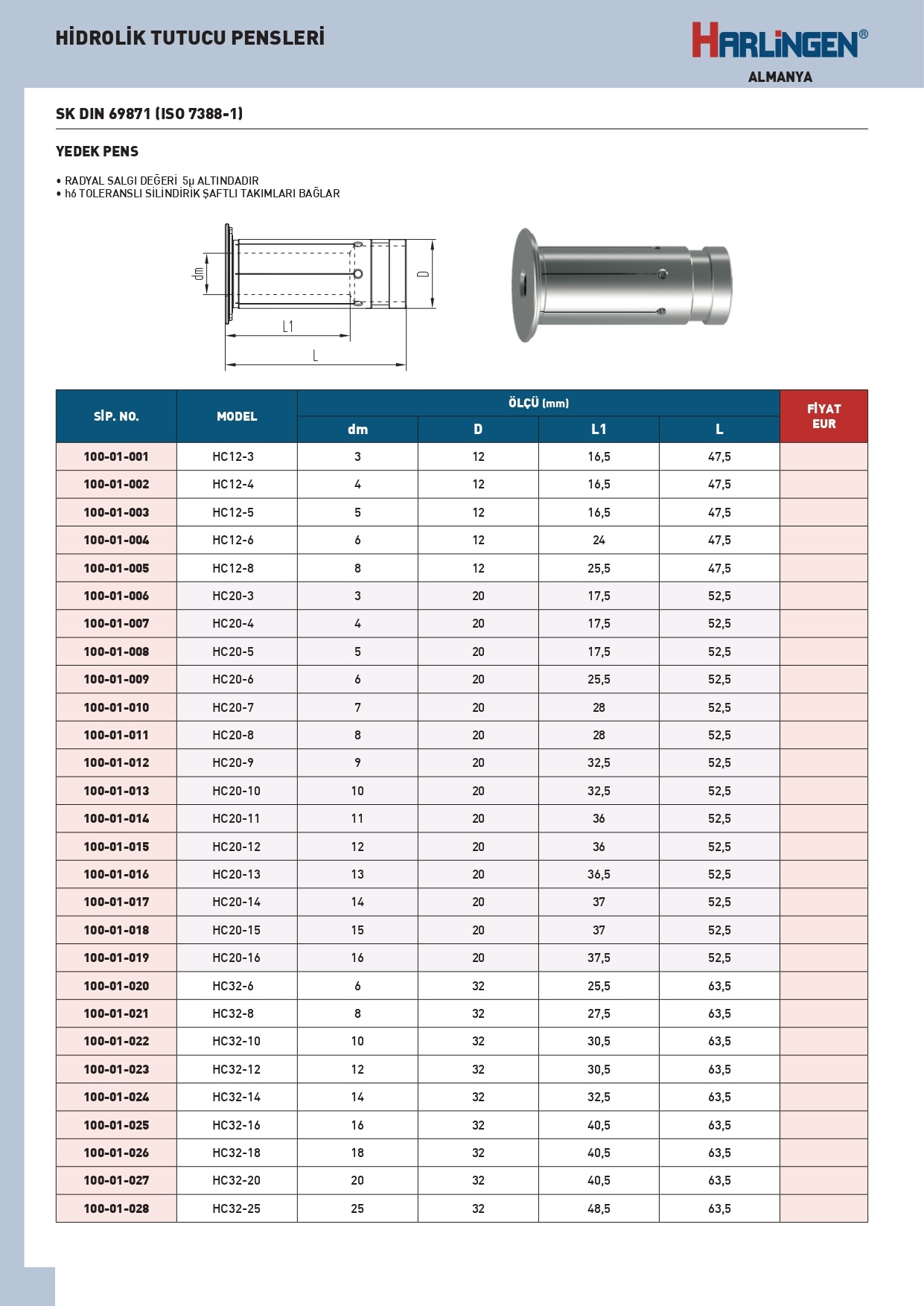

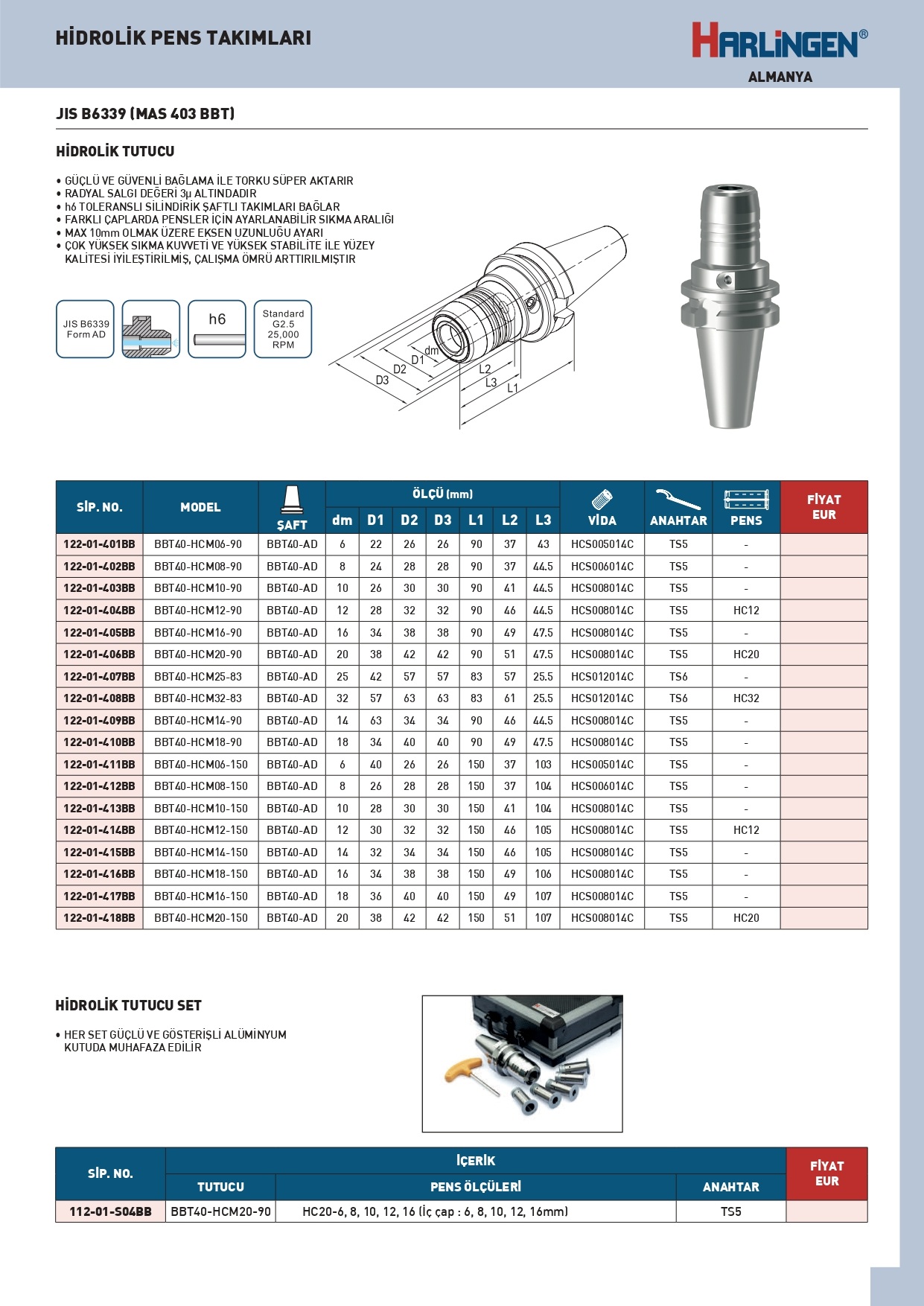

⚙️ 2️⃣ Hidrolik Tutucu Nedir?
Hidrolik tutucu, kesici takımın hidrolik basınçla merkezlenip sabitlendiği, titreşimsiz ve yüksek hassasiyetli takım tutucu sistemidir.
Bu tutucular, özellikle yüksek devirli ve hassas yüzey kalitesi gerektiren işlerde tercih edilir.
🔹 Teknik Tanım:
Hidrolik tutucunun içinde bir hidrolik yağ haznesi bulunur.
Tutucu üzerindeki sıkma vidası döndürüldüğünde, yağ basıncı oluşur ve bu basınç kesici takımı tam merkezden ve eşit kuvvetle sıkıştırır.
⚙️ Yapısı:
-
Gövde: Çelik (ısıl işlem görmüş, balanslanmış)
-
İç sistem: Hidrolik yağ odacığı + sıkıştırma diyaframı
-
Bağlantı tipi: BT, HSK, SK, ISO
-
Takım tutma toleransı: genellikle ≤ 0.003 mm
🧰 Kullanım Alanları:
-
Frezeleme (özellikle finisaj operasyonları)
-
Raybalama, delik büyütme
-
Delme ve kesici takım taşlama
-
Kalıpçılık, havacılık, medikal işleme sektörleri
✅ Avantajları:
-
Titreşimsiz ve sessiz çalışma
-
Takımın mükemmel merkezlenmesi (runout ≤ 3 mikron)
-
Yüzey kalitesini artırır
-
Takım ömrünü uzatır
-
Çok hızlı takım değiştirme imkanı sağlar
-
Bakım gerektirmez
🧠 Kısaca:
Hidrolik tutucu = Kesici takımı hidrolik basınçla merkezleyen, titreşimsiz ve yüksek hassasiyetli takım tutucu sistemidir.
🧩 Rulmanlı ve Hidrolik Tutucu Karşılaştırması
| Özellik | Rulmanlı Tutucu | Hidrolik Tutucu |
|---|---|---|
| Çalışma Prensibi | Rulman destekli mekanik sistem | Hidrolik sıvı basıncı ile sıkıştırma |
| Kullanım Alanı | Kılavuz çekme (tapping) | Frezeleme, delme, finisaj işlemleri |
| Hassasiyet | Orta – yüksek | Çok yüksek (≤0.003 mm) |
| Titreşim Sönümleme | Orta | Mükemmel |
| Takım Ömrü | Uzun | Çok uzun |
| Hızlı Takım Değişimi | Evet | Evet |
| Maliyet | Uygun – orta | Yüksek |
🧭 Kullanıcıya Sağladığı Faydalar
-
Üretim doğruluğu artar
-
Takım ömrü uzar
-
Yüzey kalitesi yükselir
-
Kılavuz çekme ve frezeleme işlemlerinde hata payı azalır
-
CNC tezgah performansı iyileşir
