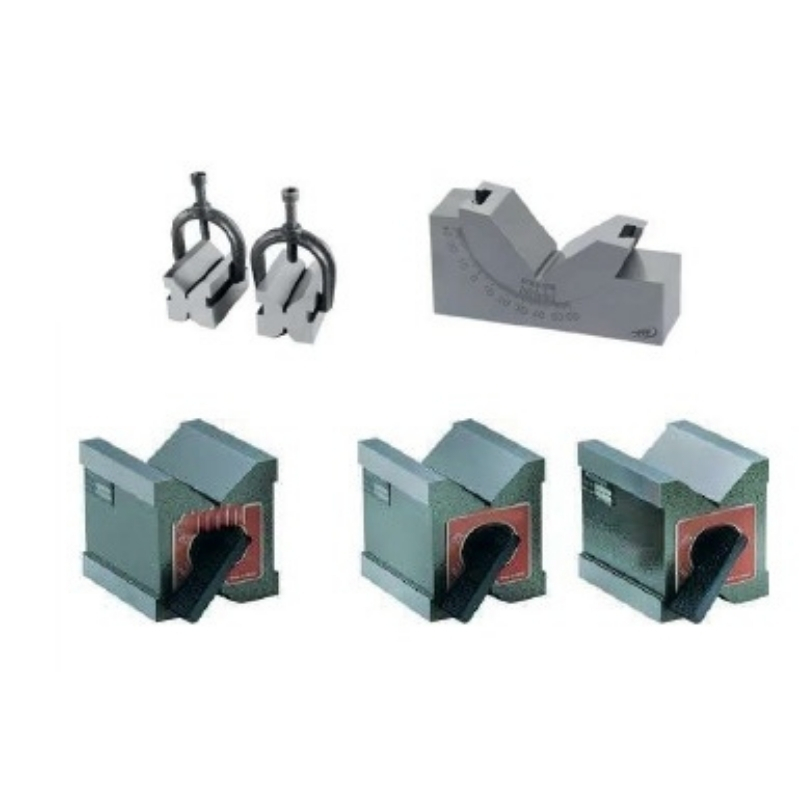

🧲 Manyetik V Yatak (Çiftli – Paralel – Ayarlanabilir V Yatak) Nedir?
Meta Açıklama:
Manyetik V yatak, silindirik parçaların taşlama, ölçüm ve işleme işlemlerinde sabitlenmesi için kullanılan mıknatıslı destek aparatıdır. Vertex çiftli, paralel ve ayarlanabilir manyetik V yatak modelleri; yüksek hassasiyet ve güçlü manyetik tutuş sağlar.
⚙️ Manyetik V Yatak Nedir?
Manyetik V yatak, silindirik, yuvarlak veya boru biçimli parçaları hassas bir şekilde tutmak ve sabitlemek için kullanılan manyetik tabanlı ölçüm ve işleme aparatıdır.
“V yatak” ismini, parça temas yüzeyinin “V” şeklinde olmasından alır. Bu yapı sayesinde silindirik parçalar eksenel olarak doğru konumda tutulur.
Manyetik V yataklar, özellikle:
-
Taşlama tezgâhlarında,
-
Kumpas ve mikrometre ölçümlerinde,
-
CNC tezgâhlarında iş parçası hizalama işlemlerinde tercih edilir.
🧰 Manyetik V Yatakların Temel Özellikleri
| Özellik | Açıklama |
|---|---|
| Kullanım Alanı | Silindirik parça sabitleme ve ölçüm |
| Malzeme | Taşlanmış çelik veya döküm gövde |
| Manyetik Sistem | Kalıcı mıknatıs (manuel ON/OFF kolu) |
| Tutma Şekli | Manyetik alan ile temaslı yüzeyden sabitleme |
| Kullanım Yüzeyi | V şeklinde işlenmiş hassas yüzey |
| Tipler | Çiftli, paralel, ayarlanabilir modeller |
| Hassasiyet | ±0.005 mm / 100 mm |
| Enerji Gereksinimi | Yok |
🧩 Manyetik V Yatak Ne İşe Yarar?
-
Silindirik parçaların eksenel sabitlenmesi
-
Taşlama, delme, ölçüm işlemlerinde düzgün konumlama
-
Borular, miller ve rulman yüzeyleri için tutucu görevi
-
Titreşimsiz sabitleme ile ölçüm doğruluğunu artırma
-
Manyetik sistem sayesinde kıskaçsız bağlama (deformasyonsuz tutuş)
Bu sayede parça yüzeyinde çizik, sıkışma veya deformasyon oluşmaz.
🧲 Manyetik V Yatak Tipleri
🔹 1. Çiftli Manyetik V Yatak
-
İki adet aynı ebatta V yatak seti olarak sunulur.
-
Uzun parçaların iki noktadan hizalanması için idealdir.
-
Genellikle taşlama ve ölçüm tezgâhlarında kullanılır.
-
Vertex VMB serisi bu tipin en bilinen örneklerindendir.
🔹 2. Paralel Manyetik V Yatak
-
V yatak yüzeyi, alt taban yüzeyine paralel taşlanmıştır.
-
Bu sayede parça ekseni tam paralel şekilde tutulur.
-
Hassas ölçüm, taşlama ve doğruluk kontrol uygulamalarında kullanılır.
🔹 3. Ayarlanabilir Manyetik V Yatak
-
V yatağın açısı ayarlanabilir yapıdadır.
-
Farklı çap veya açılı silindirik parçalara göre konum ayarı yapılabilir.
-
Manuel mekanizmalı veya vidalı sistemlerle ayarlanır.
-
Çok yönlü ve esnek kullanım sağlar.
🧲 Vertex Manyetik V Yatakların Teknik Özellikleri
| Özellik | Değer Aralığı |
|---|---|
| Marka | Vertex Machinery Works Co., Ltd. |
| Model Serisi | VMB, VMP, VMA serileri |
| Tutma Kuvveti | 30 – 120 kgf (modele göre değişir) |
| Açı Ayarı (VMA) | 0° – 45° arası |
| V Açısı | 90° standart |
| Malzeme | Taşlanmış çelik / döküm |
| Manyetik Sistem | Kalıcı mıknatıs (manuel ON/OFF) |
| Kullanım Alanı | CNC, taşlama, ölçüm, kalite kontrol |
💪 Vertex Manyetik V Yatakların Avantajları
✅ Enerji gerektirmez, manyetik tutuş kalıcıdır
✅ Parçaları deformasyonsuz sabitler
✅ Mikron düzeyinde paralellik ve düzlemsellik
✅ Kompakt ve kolay taşınabilir yapı
✅ Çiftli kullanımda uzun millerde yüksek stabilite
✅ Kolay ON/OFF kol mekanizması
✅ Ölçüm cihazlarıyla tam uyum (komparatör, mikrometre, vs.)
🏭 Kullanım Alanları
-
CNC taşlama tezgâhları
-
Kalite kontrol ve ölçüm laboratuvarları
-
Kalıp ve mil üretimi
-
Borular, miller ve rulman yatakları işleme hatları
-
Montaj ve kontrol fikstürleri
🧠 Manyetik V Yatak Nasıl Kullanılır?
1️⃣ Yatak yüzeyi ve iş parçası temizlenir.
2️⃣ Manyetik V yatak, düz bir tezgâh üzerine yerleştirilir.
3️⃣ Parça V yüzeyine oturtulur.
4️⃣ Manyetik kol ON konumuna getirilerek parça sabitlenir.
5️⃣ İşlem (ölçüm, taşlama, vs.) tamamlandıktan sonra kol OFF konumuna alınır.
⚠️ Dikkat: Manyetik V yatak yalnızca ferromanyetik (çelik, demir) malzemelerde kullanılabilir.
