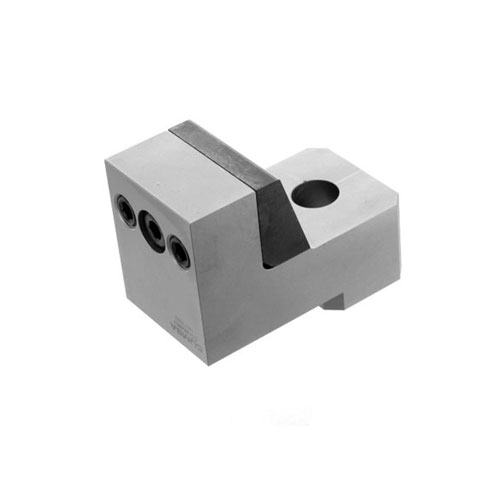

CUMSA CG Hazır Maça Kılavuz Ünitesi

CUMSA CG Hazır Maça Kılavuz Ünitesi, plastik enjeksiyon kalıplarında hareketli maça kızaklarının yönlendirilmesi, kapalı konumda kilitlenmesi ve enjeksiyon basıncına karşı desteklenmesi için kullanılan ayarlanabilir kama sistemidir. CUMSA ürün grubunda “Açılı Pim Seti” veya “Adjustable Heel Unit” olarak da adlandırılır.

Ünite, açılı işleme gerektirmeyen standart yapısıyla kalıp tasarımını ve montajını kolaylaştırır. Kalıp üzerinde ihtiyaç duyulan bütün yuva işlemleri ayırma yüzeyine 90° olacak şekilde gerçekleştirilebilir. Hazır açılı pim deliği sayesinde GI serisi açılı pimlerle birlikte kullanılabilir.

Öne Çıkan Özellikler

• Plastik enjeksiyon kalıpları için ayarlanabilir maça kılavuz sistemi
• Kalıp kapalıyken 1 mm’ye kadar hassas ayar imkânı
• Önceden işlenmiş açılı pim bağlantı deliği
• Ayırma yüzeyine göre 90° işlenebilen montaj yuvası
• Sertleştirilmiş ve önceden ayarlanmış çelik yapı
• CA kayar maça kızağı ve BC maça gövdesiyle uyumlu çalışma
• Enjeksiyon sırasında maça kızağının arkasını destekleme
• Kompakt yapı sayesinde düşük montaj alanı ihtiyacı
• Modele göre 180–480 kN arasında destekleme kapasitesi
• Farklı maça kursları için GI açılı pim seçenekleri

Teknik Özellikler

Özellik	Açıklama
Marka	CUMSA
Ürün referansı	CG
Ürün tipi	Ayarlanabilir kama ve maça kılavuz ünitesi
Yapı	Sertleştirilmiş, önceden ayarlanmış çelik
Genişlik seçenekleri	30, 40 ve 48 mm
Uzunluk seçenekleri	60, 75 ve 86 mm
Maksimum ayar mesafesi	1 mm
Destekleme kapasitesi	Modele göre 180–480 kN
Açılı pim bağlantısı	Önceden işlenmiş delik
Uyumlu pimler	CUMSA GI serisi
Uyumlu parçalar	CUMSA CA maça kızağı ve BC maça gövdesi
Montaj işlemesi	Ayırma yüzeyine 90°

Teknik ölçüler ve taşıma kapasitesi seçilen CG modeline göre değişir. Sipariş öncesinde kızağa etki eden enjeksiyon kuvveti ve gerekli maça kursu hesaplanmalıdır.

GI Açılı Pime Göre Maça Kursu

Açılı pim modeli	Yaklaşık maça kursu
GI010075	12 mm
GI010090	15 mm
GI010105	18 mm

Kurs değerleri kullanılan pim, montaj geometrisi ve kalıp tasarımına bağlıdır. Kesin hareket mesafesi teknik çizim üzerinden kontrol edilmelidir.

Çalışma Prensibi

Kalıp kapanırken CG ünitesinin kama yüzeyi, CA kayar maça kızağının arka yüzeyine temas eder. Ünitedeki iki dış ayar vidası, destekleme kamasını kızağa doğru hareket ettirerek boşluğu giderir ve gerekli kapatma basıncını oluşturur. Orta vida ise ayarlanan konumu sabitler.

Bu yapı sayesinde maça kızağı, enjeksiyon sırasında oluşan geri itme kuvvetine karşı mekanik olarak desteklenir. Kalıp açılırken GI açılı pim, CA kızağını BC gövdesi üzerinde yanal yönde hareket ettirerek plastik parçadaki yan delik veya ters açının serbest kalmasını sağlar.

Kalıp Kapalıyken Ayar

CG ünitesinin en önemli avantajlarından biri, maça destek ayarının kalıp kapalı durumdayken yapılabilmesidir. Orta kilitleme vidası gevşetilir ve dış ayar vidaları kullanılarak kama kızağa doğru ilerletilir. Doğru temas elde edildikten sonra orta vida tekrar sıkılarak ayar sabitlenir.

Üreticinin belirttiği maksimum ayar mesafesi 1 mm’dir. Daha yüksek ayar ihtiyacı varsa montaj yuvası, kızak ölçüsü ve kalıp geometrisi yeniden kontrol edilmelidir.

Kullanım Alanları

• Plastik parçalardaki yan deliklerin oluşturulması
• Ters açı ve yan çıkıntıların kalıptan çıkarılması
• Hareketli maça ve kızak sistemleri
• Otomotiv plastik parça kalıpları
• Beyaz eşya ve elektrik-elektronik kalıpları
• Teknik plastik parça kalıpları
• Seri üretim enjeksiyon kalıpları
• Yüksek enjeksiyon basıncına maruz kalan maça uygulamaları

Sağladığı Avantajlar

CG hazır maça kılavuz ünitesi, özel açılı yuva işleme ihtiyacını azaltarak kalıp üretim süresini kısaltır. Standart parçaların kullanılması tasarım, montaj ve bakım işlemlerini kolaylaştırır.

Ayarlanabilir kama mekanizması, üretim sırasında oluşabilecek boşlukların giderilmesine yardımcı olur. Böylece çapak oluşumu, maça geri kaçması, ölçü bozukluğu ve hareketli parçalardaki düzensiz aşınma riski azaltılabilir.

Montaj ve Bakım Önerileri

Montaj sırasında CG kama yüzeyi ile CA maça kızağı arasında tam ve düzgün temas sağlanmalıdır. Açılı pim, enjeksiyon kuvvetini karşılayan ana kilitleme elemanı olarak kullanılmamalıdır; enjeksiyon yükü CG destek yüzeyi üzerinden kalıp gövdesine aktarılmalıdır.

Ünite ayarı 1 mm sınırını geçmemeli ve vidalar üreticinin tavsiye ettiği tork değerlerinde sıkılmalıdır. Kayma ve temas yüzeyleri düzenli olarak temizlenmeli; aşınma, ezilme, çatlak ve gevşek bağlantı kontrolü yapılmalıdır.
