Açıklama
| Ürün Kodu | d1 (mm) | P adım | d2 (f9) (mm) | h1 (mm) |
| B00110030604 | M 6 | 0.75 | 20 | 7 |
| B00110030805 | M 8 | 1 | 25 | 9 |
| B00110031000 | M 10 | 1.25 | 30 | 11 |
| B00110031005 | M 10 | 1 | 30 | 11 |
| B00110031200 | M 12 | 1.25 | 38 | 10 |
| B00110031205 | M 12 | 1 | 38 | 10 |
| B00110031206 | M 12 | 1.5 | 38 | 10 |
| B00110031400 | M 14 | 1.25 | 38 | 10 |
| B00110031405 | M 14 | 1 | 38 | 10 |
| B00110031406 | M 14 | 1.5 | 38 | 10 |
| B00110031605 | M 16 | 1 | 45 | 14 |
| B00110031606 | M 16 | 1.5 | 45 | 14 |
| B00110031806 | M 18 | 1.5 | 45 | 14 |
| B00110032006 | M 20 | 1.5 | 45 | 14 |
| B00110032206 | M 22 | 1.5 | 55 | 16 |
| B00110032406 | M 24 | 1.5 | 55 | 16 |
| B00110033006 | M 30 | 1.5 | 65 | 18 |

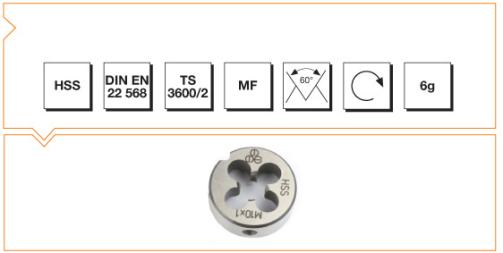

⚙️ DIN EN 22 568 Metrik İnce Vidalı Pafta Lokması Nedir?
DIN EN 22 568 Metrik İnce Vidalı Pafta Lokması, DIN EN 22 568 standardına uygun olarak üretilmiş, metrik ince adımlı diş profillerinin (M – fine pitch) açılmasında kullanılan yüksek hassasiyetli diş açma pafta lokmasıdır.
Bu paftalar, metal işleme, cıvata, somun ve bağlantı elemanı üretimi gibi işlemlerde iç diş açmak amacıyla kullanılır.
Metrik ince diş profili, özellikle yüksek sıkılık, titreşim dayanımı ve hassas montaj gerektiren uygulamalarda tercih edilir.
HSS (High Speed Steel) veya HSS-E (Kobalt alaşımlı) çelikten üretilen bu pafta lokmaları, uzun ömür, keskin kesme performansı ve yüzey kalitesi ile öne çıkar.
⚙️ Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Standart | DIN EN 22 568 |
| Vida Tipi | Metrik ince diş (M – Fine Pitch) |
| Malzeme | HSS, HSS-E (Kobaltlı çelik) |
| Kullanım Tipi | El ile veya makine ile diş açma |
| Ölçü Sistemi | Metrik (mm) |
| Diş Açısı | 60° |
| Kullanım Alanı | Çelik, alüminyum, pirinç, döküm, paslanmaz malzemelerde diş açma |
🧰 Kullanım Alanları
-
Metrik ince diş vida açma işlemleri
-
Cıvata ve somun üretimi
-
Makine, otomotiv, kalıp ve savunma sanayi
-
Onarım ve bakım atölyeleri
-
İnce adımlı diş formuna sahip montaj sistemleri
🛠️ Avantajları
-
DIN EN 22 568 standardına uygun yüksek üretim kalitesi
-
Metrik ince hatveli (fine pitch) diş profili ile hassas uyum
-
Yüksek hız çeliği (HSS / HSS-E) sayesinde uzun takım ömrü
-
Keskin diş formu ile düzgün yüzey kalitesi
-
El veya makine kullanımına uygun yapı
-
Aşınma ve ısı dayanımı yüksek malzeme
🧾 Kısaca Özetle
DIN EN 22 568 Metrik İnce Vidalı Pafta Lokması, metrik ince hatveli diş profillerinin açılmasında kullanılan, HSS veya HSS-E çelikten üretilmiş, DIN standardına uygun yüksek kaliteli pafta lokmasıdır.
Hassas diş açma işlemleri için dayanıklı, uzun ömürlü ve güvenilir çözümler sunar.
