Açıklama
| Ürün Kodu | d1 BSW | P adım G/Inch | d2 (f9) (mm) | h1 (mm) |
| B00110040317 | W 1/8″ | 40 | 20 | 5 |
| B00110040397 | W 5/32″ | 32 | 20 | 7 |
| B00110040476 | W 3/16″ | 24 | 20 | 7 |
| B00110040635 | W 1/4″ | 20 | 20 | 7 |
| B00110040794 | W 5/16″ | 18 | 25 | 9 |
| B00110040952 | W 3/8″ | 16 | 30 | 11 |
| B00110041111 | W 7/16″ | 14 | 30 | 11 |
| B00110041270 | W 1/2″ | 12 | 38 | 14 |
| B00110041429 | W 9/16″ | 12 | 38 | 14 |
| B00110041587 | W 5/8″ | 11 | 45 | 18 |
| B00110041905 | W 3/4″ | 10 | 45 | 18 |
| B00110042222 | W 7/8″ | 9 | 55 | 22 |
| B00110042540 | W 1″ | 8 | 55 | 22 |

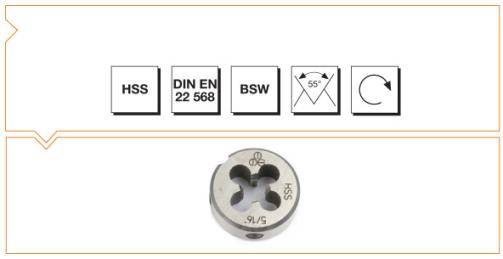

⚙️ DIN EN 22 568 Whitworth Normal Vidalı Pafta Lokması Nedir?
DIN EN 22 568 Whitworth Normal Vidalı Pafta Lokması, Whitworth (BSW) diş standardına sahip dış vidalı parçalar açmak için kullanılan, DIN EN 22 568 standardına uygun yüksek hassasiyetli pafta lokmasıdır.
Whitworth diş sistemi, genellikle İngiliz (inch) ölçü standardı ile çalışan bağlantı elemanlarında kullanılır. Bu pafta lokmaları, sağ diş yönüne sahip, normal hatve (coarse thread) diş profilleri oluşturmak için tasarlanmıştır.
DIN EN 22 568 standardı, üretim hassasiyeti ve ölçüsel uyumu garanti ederek yüksek performanslı diş açma işlemleri sağlar.
Bu lokmalar, el pafta kolları veya makina pafta adaptörleri ile birlikte kullanılabilir.
⚙️ Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Standart | DIN EN 22 568 |
| Diş Tipi | Whitworth (BSW) – Normal (Coarse) vida |
| Malzeme | HSS (Yüksek Hız Çeliği) |
| Kullanım Tipi | El veya makina kullanımı |
| Kesme Yönü | Sağ diş yönü |
| Uygulama | Dış vida açma işlemleri (erkek diş açma) |
🧰 Kullanım Alanları
-
Whitworth (BSW) vida profiline sahip bağlantı elemanları üretimi
-
Otomotiv, makine, bakım-onarım ve metal imalat sektörleri
-
El pafta kolları ve pafta adaptörleriyle kullanım
-
Çelik, alüminyum, pirinç, döküm gibi metallerde diş açma
🛠️ Avantajları
-
DIN EN 22 568 standardına uygun yüksek hassasiyetli üretim
-
Whitworth (BSW) sistemine uygun dış diş açma işlemleri
-
HSS malzeme sayesinde uzun takım ömrü ve yüksek dayanıklılık
-
El veya makina ile kolay kullanım
-
Düzgün diş formu ve talaş tahliyesi
-
Yüksek ölçüsel doğruluk ve pürüzsüz yüzey kalitesi
🧾 Kısaca Özetle
DIN EN 22 568 Whitworth Normal Vidalı Pafta Lokması, Whitworth (BSW) standartlarına uygun dış diş açmak için kullanılan HSS malzemeli yüksek kaliteli bir pafta lokmasıdır.
Sağ diş yönlü, normal hatveli diş profilleri açar ve hem el tipi hem de makina tipi kullanıma uygundur.
