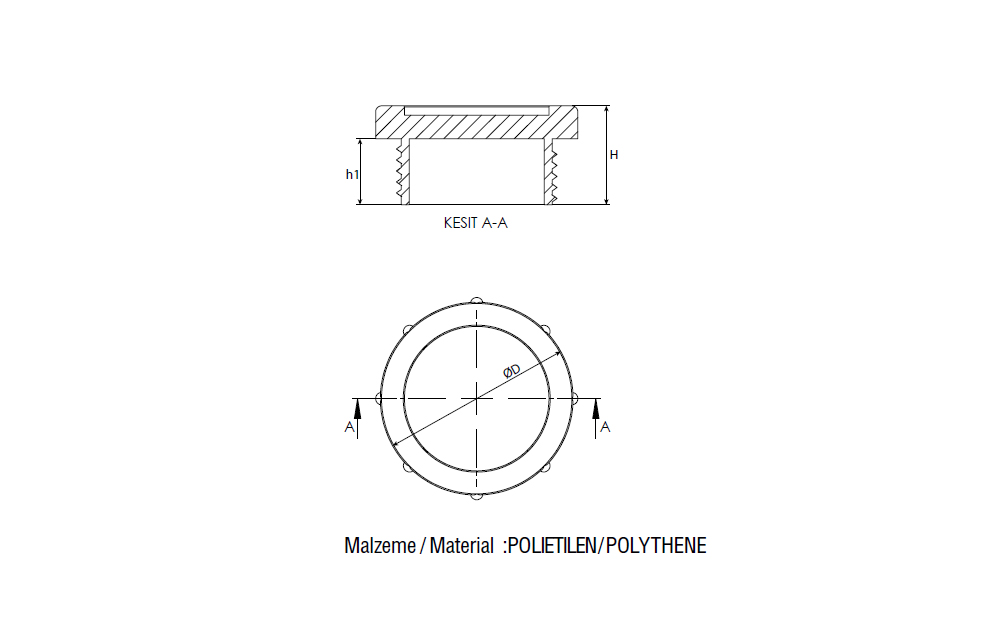

| ÖLÇÜ (mm) / DIMENSIONI (mm) | ||||||
| KOD / CODE | GAZ / GAS | AA | D | d1 | H | h1 |
| 100322 | G 1/4 “ | – | 20 | 12,5 | 13,5 | 8,5 |
| 100323 | G 3/8 “ | – | 20 | 16 | 13,5 | 8,5 |
| 100324 | G 1/2 “ | – | 27,5 | 19,8 | 16,5 | 11,2 |
| 100326 | G 3/4 “ | – | 31,3 | 25,5 | 15,3 | 10,5 |
| 100328 | G 1 “ | – | 39 | 32,5 | 18,3 | 11,7 |
| 100330 | G1 1/4 “ | – | 48 | 40,1 | 18,3 | 13,5 |
| 100332 | G1 1/2 “ | – | 53 | 46,3 | 18,3 | 13 |
| KOD / CODE | METRİK/METRIC | AA | D | d1 | H | h1 |
| 100370 | M12x1.5 | – | 20 | 11,5 | 13,5 | 8,5 |
| 100371 | M14x1.5 | – | 20 | 13,5 | 13,5 | 8,5 |
| 100372 | M16x1.5 | – | 20 | 15,5 | 13,5 | 8,5 |
| 100373 | M18x1.5 | – | 27,2 | 18,2 | 17 | 10,9 |
| 100374 | M20x1.5 | – | 28,9 | 19,4 | 17 | 11,2 |
| 100375 | M22x1.5 | – | 28,9 | 21,8 | 16 | 10,2 |
| 100376 | M24x1.5 | – | 28,9 | 25,5 | 18 | 10,2 |
| 100377 | M39x4 | – | 48 | 38 | 30 | 22 |
| 100378 | M45x2 | – | 58 | 43,4 | 19 | 13 |
| 100379 | M10x1 | – | 20 | 9,6 | 12,5 | 7,2 |
| 100380 | M12x1 | – | 20 | 11,7 | 12,5 | 7,2 |
| KOD / CODE | UNF | AA | D | d1 | H | h1 |
| 100391 | 3.04.2016 | – | 27 | 18,9 | 17 | 11 |
