EMX Serisi Komple Paslanmaz Mafsallı Ayaklar

Açıklama

EMX Serisi Komple Paslanmaz Mafsallı Ayaklar

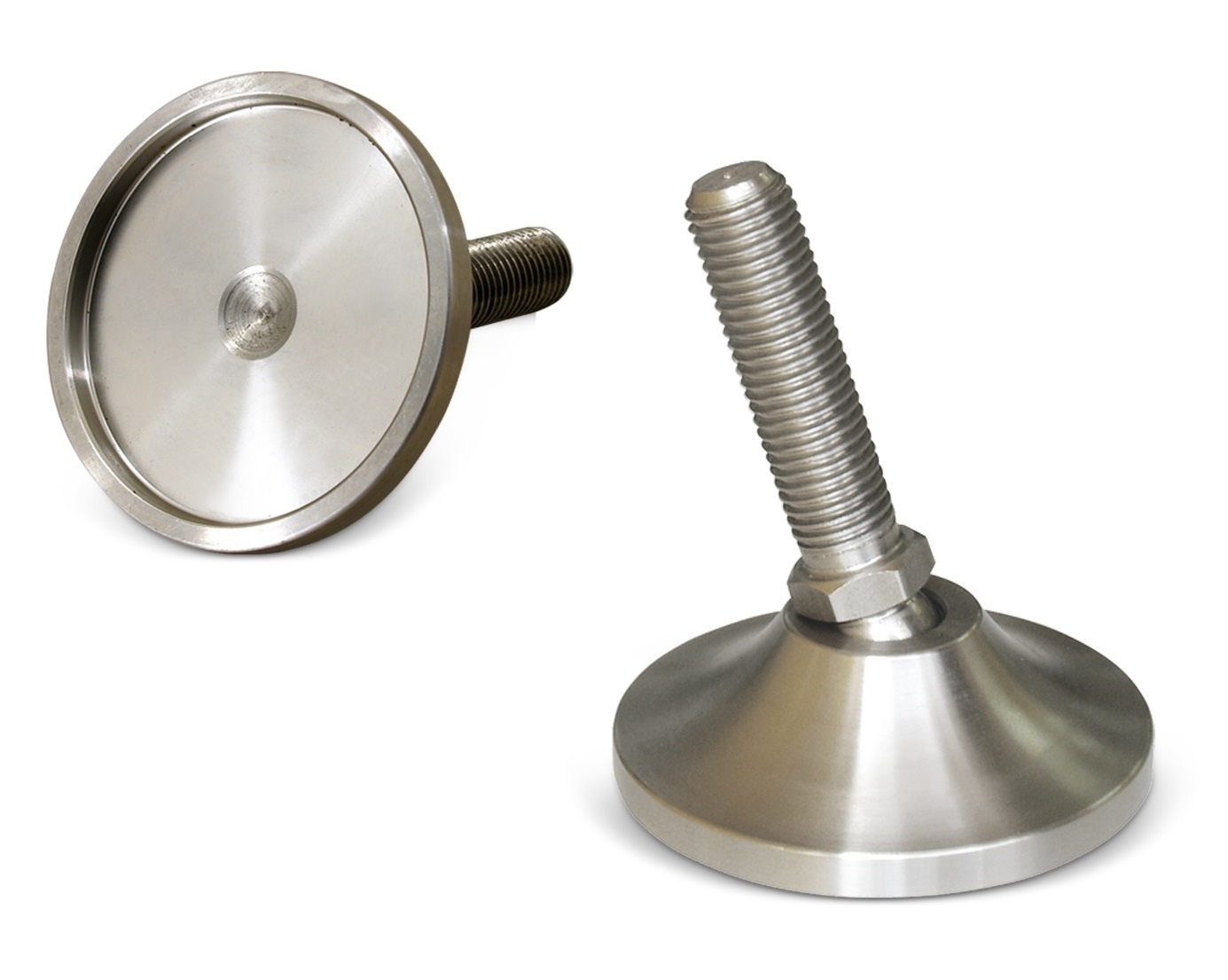

EMX Serisi Komple Paslanmaz Mafsallı Ayaklar; paslanmaz çelik tabanı, paslanmaz civatası ve hareketli mafsal sistemiyle makinelerin dengeli biçimde konumlandırılması için tasarlanmıştır. Korozyon direncinin önemli olduğu üretim alanlarında, paslanmaz konstrüksiyonlarda ve endüstriyel ekipmanlarda kullanılabilir.

Mafsal sistemi, civatanın yaklaşık 30° açıyla hareket etmesini sağlar. Böylece ayak tabanı eğimli veya düzgün olmayan zeminlere uyum göstererek yükün daha dengeli dağıtılmasına yardımcı olur. Civatalı bağlantı, makine yüksekliğinin ayarlanmasını ve ekipmanın hassas şekilde seviyelendirilmesini kolaylaştırır.

Ürün özellikleri

• Komple paslanmaz çelik yapı
• Paslanmaz çelik taban ve ayar civatası
• Yaklaşık 30° hareket açısına sahip mafsal
• 80 ve 100 mm taban çapı seçenekleri
• M16 ve M20 bağlantı alternatifleri
• 60, 100 ve 150 mm civata boyları
• 1.000–2.500 kg/adet taşıma kapasitesi
• Korozyon riski bulunan ortamlara uygun kullanım
• Opsiyonel kaydırmaz kauçuk ped
• Kolay seviye ve yükseklik ayarı

Teknik özellikler

Ürün kodu	Taban çapı (D)	Civata	Toplam yükseklik (L)	Civata boyu (L1)	Taban yüksekliği (H)	Taşıma kapasitesi
EMX 80 1660	80 mm	M16	100 mm	60 mm	40 mm	1.000 kg/adet
EMX 80 1610	80 mm	M16	140 mm	100 mm	40 mm	1.000 kg/adet
EMX 80 1615	80 mm	M16	190 mm	150 mm	40 mm	1.000 kg/adet
EMX 80 2010	80 mm	M20	140 mm	100 mm	40 mm	2.000 kg/adet
EMX 80 2015	80 mm	M20	190 mm	150 mm	40 mm	2.000 kg/adet
EMX 10 1610	100 mm	M16	140 mm	100 mm	40 mm	2.000 kg/adet
EMX 10 1615	100 mm	M16	190 mm	150 mm	40 mm	2.000 kg/adet
EMX 10 2010	100 mm	M20	140 mm	100 mm	40 mm	2.500 kg/adet
EMX 10 2015	100 mm	M20	190 mm	150 mm	40 mm	2.500 kg/adet

PSA Teknik stok kodu: PSA3193
Mafsal hareket açısı: Yaklaşık 30°
Malzeme: Paslanmaz çelik

Kauçuk pedli model talep edildiğinde standart ürün kodunun sonuna “L” harfi eklenir.

Kullanım alanları

EMX Serisi Komple Paslanmaz Mafsallı Ayaklar;

• Gıda üretim makinelerinde
• Fırın ve unlu mamul ekipmanlarında
• Paslanmaz çelik konstrüksiyonlarda
• Petrokimya tesislerindeki ekipmanlarda
• Paketleme ve dolum makinelerinde
• Konveyör ve otomasyon sistemlerinde
• Atölye tezgâhlarında
• CNC ve takım tezgâhlarında
• Kompresörlerde
• Nem ve korozyon riski bulunan çalışma alanlarında

kullanılabilir.

Ürün avantajları

Komple paslanmaz çelik yapı, nemli ve korozyon riski bulunan ortamlarda dayanıklı bir kullanım sunar. Mafsallı taban, zemindeki açı ve seviye farklılıklarına uyum sağlayarak ayağın yüzeye daha düzgün oturmasına yardımcı olur.

Farklı taban çapları, civata ölçüleri ve taşıma kapasiteleri sayesinde makine ağırlığına uygun model seçilebilir. Opsiyonel kauçuk ped, zemine tutunmayı artırmaya, yüzeyin çizilmesini önlemeye ve küçük titreşimlerin aktarılmasını azaltmaya yardımcı olur.

Ürün seçimi ve montaj

Uygun model belirlenirken makinenin toplam ağırlığı, ayak sayısı, ağırlık dağılımı, bağlantı dişi ve ihtiyaç duyulan ayar yüksekliği dikkate alınmalıdır. Yükün ayaklara eşit dağılmayabileceği göz önünde bulundurularak yeterli taşıma payı bırakılmalıdır.

Montaj sırasında tüm ayakların zemine tam temas ettiği kontrol edilmeli, makine seviyelendirildikten sonra ayar civataları ve kontra somunlar güvenli biçimde sıkılmalıdır.
