Gerardi Mengene – Manyetik Tabla – 5 Eksen Mengene

Açıklama

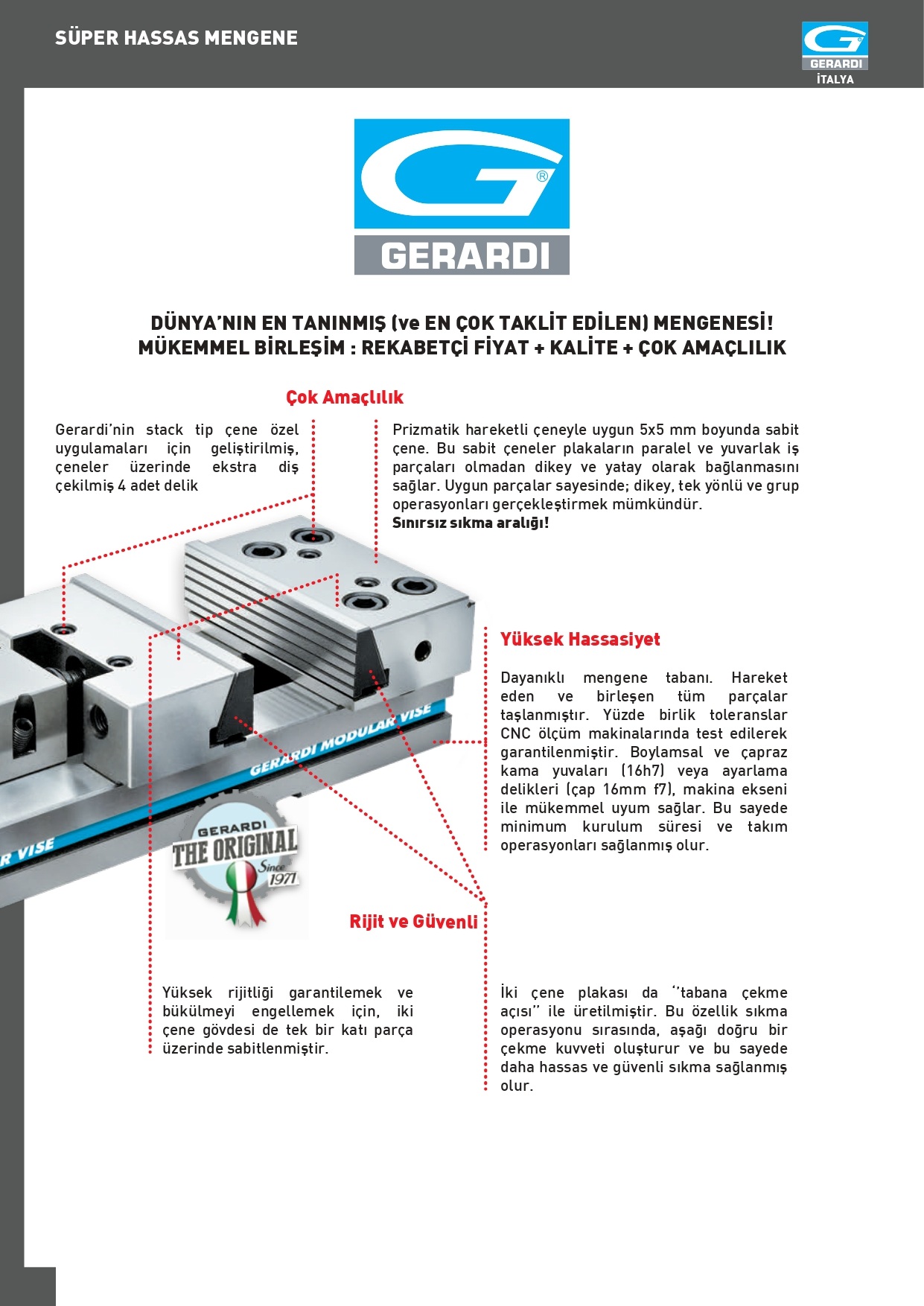

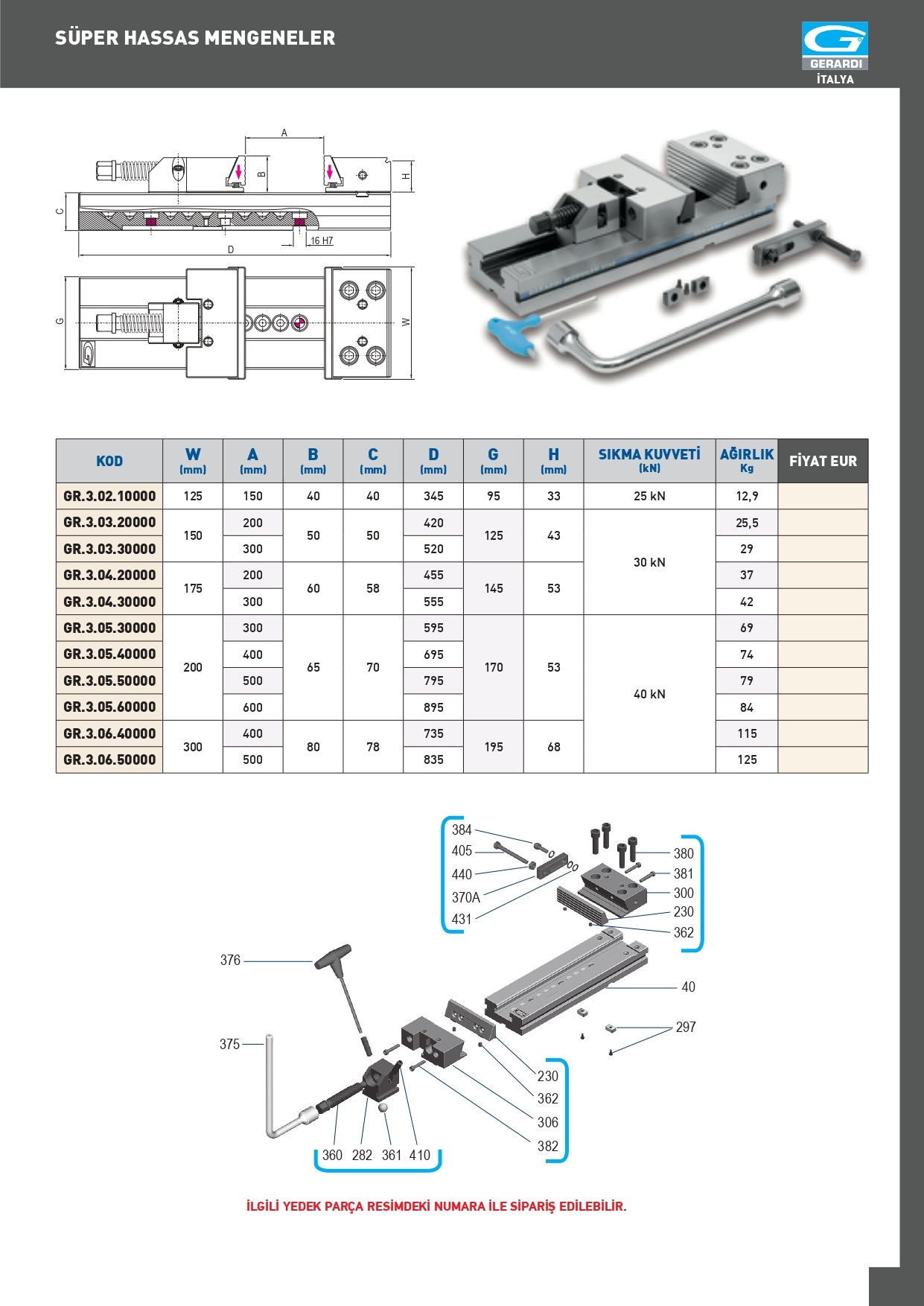

🔩 1. Mengene (Vise) Nedir?

Mengene, iş parçasını sabitlemek için kullanılan en temel bağlama aparatıdır.
Genellikle bir tabla veya tezgah üzerine sabitlenir ve iki çene arasına iş parçası sıkıştırılır.

Özellikleri:

• Bir çene sabittir, diğer çene vidalı mekanizma ile hareket eder.

• Manuel veya hidrolik/pnömatik olarak sıkıştırılabilir.

• Freze, matkap, CNC gibi tezgahlarda yaygın olarak kullanılır.

Avantajları:

• Uygun maliyetlidir.

• Farklı boyutlarda parçalara uyum sağlar.

• Kolay kullanılır.

Dezavantajları:

• 3 eksenli işlemlerde idealdir, 5 eksen işlemlerde erişim kısıtı yaratabilir.

---

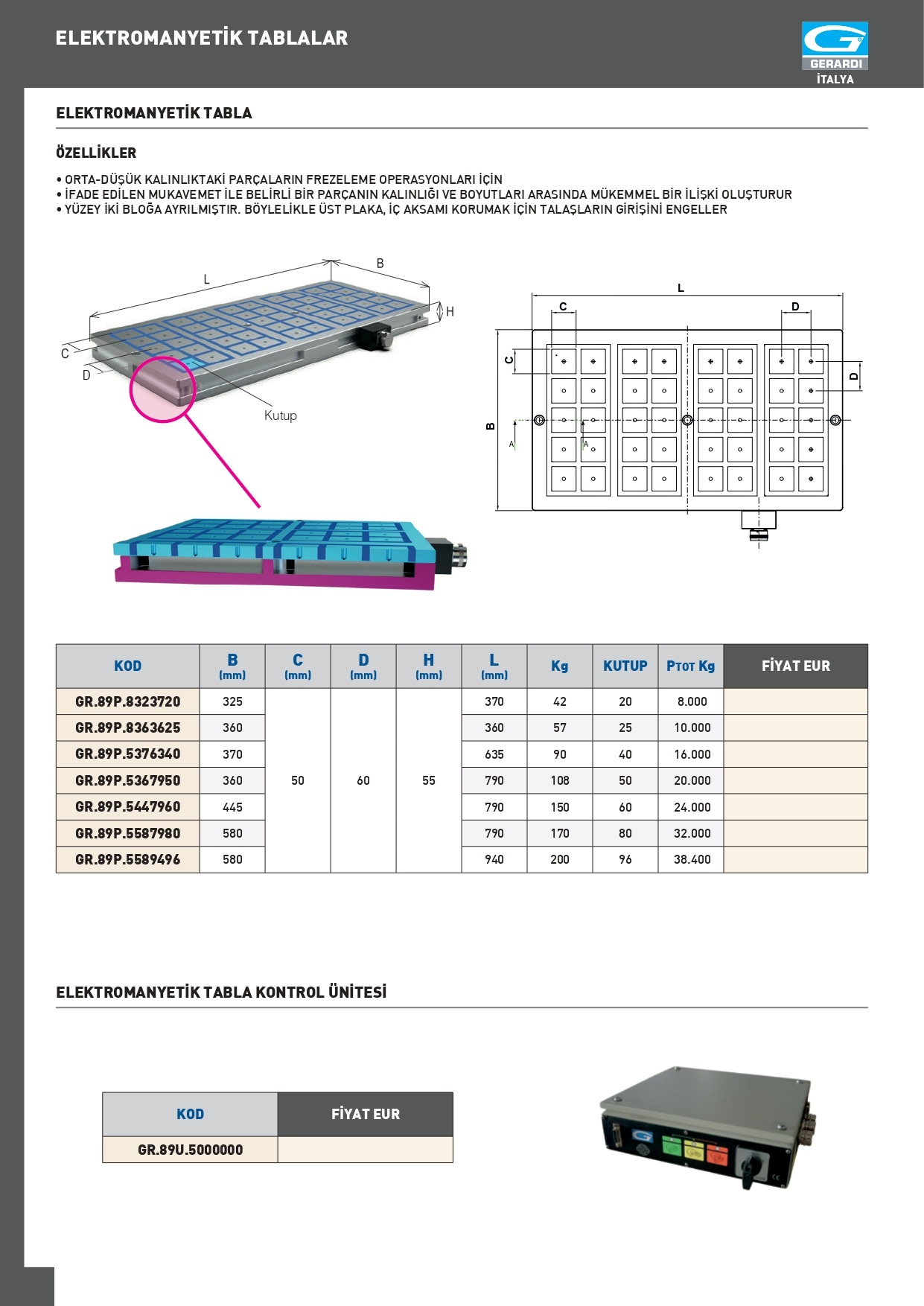

🧲 2. Manyetik Tabla (Magnetic Chuck) Nedir?

Manyetik tabla, iş parçasını mekanik olarak sıkıştırmak yerine manyetik kuvvetle tutan bir sistemdir.

Türleri:

• Elektromanyetik tablalar: Elektrik verildiğinde manyetikleşir.

• Permanent manyetik tablalar: Kalıcı mıknatıs kullanır, genellikle bir kol yardımıyla aç/kapa yapılır.

Kullanım Alanı:

• Düz yüzeyli ve manyetik malzemeli (çoğunlukla çelik) parçalar için.

• Yüzey taşlama, frezeleme ve CNC işlemlerinde.

Avantajları:

• İş parçasına mekanik deformasyon uygulamaz.

• Çok yüzeyli işlemlerde erişim kolaylığı sağlar.

• Hızlı parça değiştirme olanağı.

Dezavantajları:

• Sadece manyetik malzemeler (örneğin çelik) için uygundur.

• Tutma kuvveti çok kalın veya çok ince parçalarda değişebilir.

---

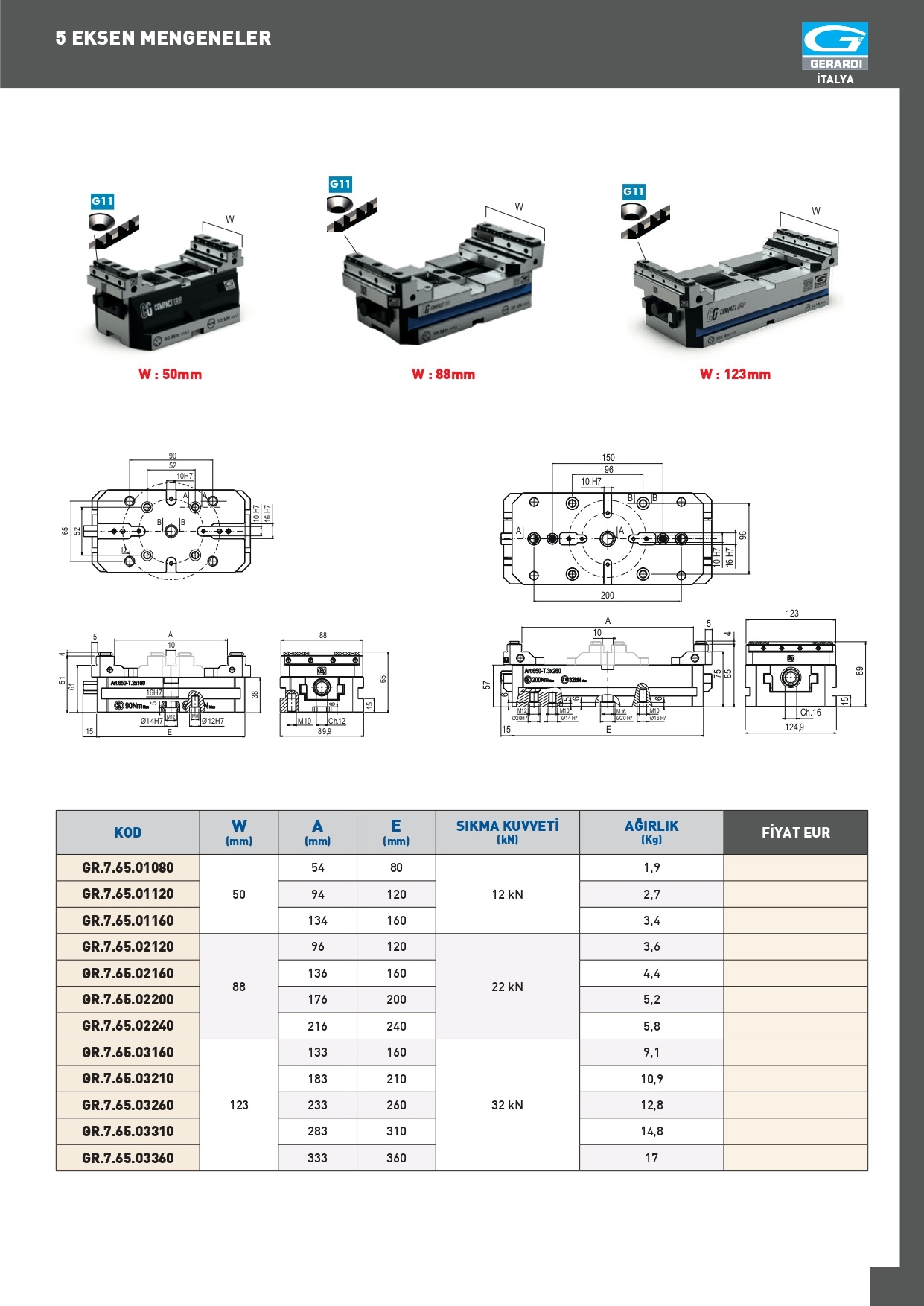

⚙️ 3. 5 Eksen Mengene (5-Axis Vise) Nedir?

5 eksen mengenesi, özellikle 5 eksenli CNC tezgahları için geliştirilmiş özel mengenelerdir.
Bu mengene, iş parçasının her yüzeyine erişim sağlanacak şekilde kompakt ve düşük profilli tasarlanmıştır.

Özellikleri:

• Çeneler dar ve yüksekte konumlandırılmıştır → kesici takım tüm yönlere erişebilir.

• Genellikle hassas taşlanmış yüzeylere ve yüksek sıkıştırma kuvvetine sahiptir.

• Manuel, hidrolik veya pnömatik olabilir.

Avantajları:

• İş parçasının tek bağlamada (tek seferde) tüm yüzeylerinin işlenmesini sağlar.

• Zaman tasarrufu ve hassasiyet kazandırır.

• 5 eksen işlemlerde takım çarpışma riskini azaltır.

Dezavantajları:

• Klasik mengenelere göre daha pahalıdır.

• Genellikle daha küçük veya orta boy parçalar için uygundur.

---

🧭 Karşılaştırma Tablosu
