🧭 Pens Başlıkları (Pens Tutucu – Tutucu Çeşitleri) Nedir?
🧩 Kısa Açıklama
Pens başlıkları, CNC tezgâhlarında kesici takımların mil üzerine sabitlenmesini sağlayan hassas tutucu sistemleridir.
Pens tutucular, farklı pens ölçüleriyle birlikte kullanılarak matkap, freze, rayba, kılavuz ve diğer kesici takımların güvenli şekilde bağlanmasını sağlar.
Yüksek balans hassasiyeti, düşük titreşim ve uzun ömürlü çalışma performansı sunar.
⚙️ Uzun Açıklama
Pens Başlığı, ya da yaygın adıyla Pens Tutucu, CNC freze ve işleme merkezlerinde kesici takımı tezgâh miline bağlamak için kullanılan bağlantı elemanıdır.
Bu tutucular, pens (collet) adı verilen elastik sıkma elemanlarıyla birlikte çalışarak takımın merkezde ve sıkı bir şekilde sabitlenmesini sağlar.
Pens başlıkları, hassas balans ayarı, yüksek dönme hızı ve sağlam tutuş özellikleriyle öne çıkar.
Kullanım alanına göre farklı tipleri bulunur; bu çeşitler takım tipine, tezgâh miline ve işleme türüne göre seçilir.
🔧 Pens Tutucu Çeşitleri
Aşağıda CNC tezgâhlarında en çok kullanılan pens başlığı / tutucu çeşitleri yer almaktadır 👇
| Tutucu Tipi | Özellikleri | Kullanım Alanı |
|---|---|---|
| ER Pens Tutucu (ER11 – ER40) | En yaygın sistemdir. Farklı çaplara uyum sağlar, yüksek hassasiyetlidir. | Genel freze, matkap, rayba uygulamaları |
| OZ Pens Tutucu | Yüksek sıkma kuvveti sunar, ağır işleme uygundur. | Kaba talaş işleme, derin delik delme |

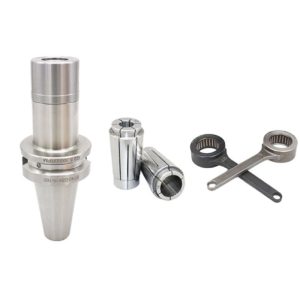

| SK / BT / ISO Tutucular | CNC tezgâh mil bağlantısı için özel konik sistemlerdir. | CNC freze tezgâhları |
| Tapping (Kılavuz) Tutucu | Kılavuz çekme işlemleri için özel tork sistemli pens tutucudur. | Kılavuz çekme operasyonları |
| Hydraulic (Hidrolik) Tutucu | En yüksek balans ve titreşimsiz çalışma sağlar. | Hassas frezeleme, kalıp işleme |
| Shrink Fit Tutucu (Isıl Tutucu) | Isıl genleşme yöntemiyle takım sıkar, maksimum hassasiyet sağlar. | Yüksek hızlı işleme, hassas kalıp üretimi |
⚙️ Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Malzeme | Sertleştirilmiş alaşımlı çelik |
| Sıkma Sistemi | Pens, hidrolik veya ısıl tutma |
| Dönme Hassasiyeti (Runout) | 0.005 mm veya daha az |
| Uyumlu Pens Tipleri | ER11 – ER40, OZ, SK, BT, ISO |
| Dengeleme | Yüksek hız balansı (20.000 rpm+) |
| Kullanım Alanı | Frezeleme, delme, raybalama, kılavuz çekme |
| Avantajları | Düşük titreşim, uzun takım ömrü, yüksek hassasiyet |
💪 Öne Çıkan Avantajlar
-
🔹 Yüksek merkezleme hassasiyeti
-
🔹 Titreşimsiz ve dengeli çalışma
-
🔹 Geniş takım çapı uyumluluğu
-
🔹 Hızlı takım değişimi
-
🔹 Uzun takım ömrü
-
🔹 CNC, freze ve torna tezgâhlarına tam uyum
🏭 Kullanım Alanları
-
CNC işleme merkezleri
-
Freze tezgâhları
-
Delme ve raybalama uygulamaları
-
Kalıp imalatı ve hassas işleme
-
Talaşlı imalat sanayi
🧠 Teknik Tanım (Özetle)
Pens Başlığı, kesici takımların CNC tezgâh miline sabitlenmesi için kullanılan bağlantı aparatıdır.
Pens tutucu, takımın eksen merkezinde dengeli dönmesini sağlar, titreşimi azaltır ve hassas işleme kalitesi sunar.
